جزئیات محصول:
پرداخت:
|
| نظریه: | پمپ سانتریفیوژ | حداکثر جریان: | 1000m3 / h |
|---|---|---|---|
| حداکثر سر: | 120 متر | فشار: | 1.6MPa |
| رنگ: | سفارشی | استاندارد یا غیر استاندارد: | استاندارد |
| نام: | پمپ شیمیایی ریخته گری فشرده متقارن تک مرحله گریز از مرکز | ساختار: | پمپ تک مرحله ای |
| سوخت: | الکتریکی | ماده: | چدن، آهن / فولاد ضد زنگ، A51)، آلیاژ Hi-Cr (A05 |
| برجسته: | horizontal high pressure centrifugal pump,horizontal split case centrifugal pump |
||

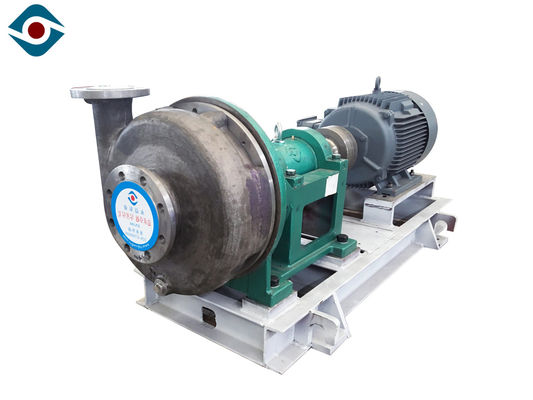

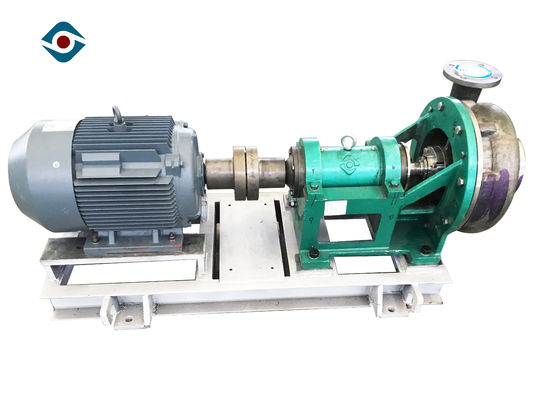

پمپ سانتریفوژ افقی سوپاپ متوقف شده پمپ اکسترودر تک مرحله ای
ساختار
تک مرحله، مکش تک، پمپ سانتریفیوژ نوعی پیستون
هر دو پایه نصب شده و ساختار مرکب نصب شده در دسترس هستند؛ پوشش دوگانه شعاعی.
بلبرینگ بخش دوار قابل تنظیم در محفظه بلبرینگ نصب شده است.
پمپ خروجی در یک طرف پوشش.
مهر و موم مکانیکی به عنوان مهر و موم محور پذیرفته شده است.
به طور مستقیم توسط کوپلینگ نوع پنجه یا کوپلینگ انعطاف پذیر همراه است.
| * 1 | قفل کردن پیچ | * 8 | اتاق معاون پروانه | 15 | دامن جلو | 22 | تابه روغن | * 29 | آستین |
| 2 | واشر | 9 | حلقه O | * 16 | بلبرینگ جلو | 23 | مهره تنظیم | 30 | مهر و موم آب |
| * 3 | مهره ناوبری | * 10 | معاون پروانه | 17 | بدنه | 24 | پیچ تنظیم | 31 | پرکننده |
| 4 | حلقه O | * 11 | اتاق بسته بندی | 18 | براکت براکت | 25 | براکت بدن تحمل | 32 | حلقه O |
| * 5 | موشک | 12 | حلقه O | * 19 | تحمل عقب | * 26 | محور | * 33 | کلیدها |
| * 6 | پمپ بدن | 13 | نازل آب را بشویید | 20 | پوشش عقب عقب | 27 | پوشش سپر | ||
| 7 | حلقه O | 14 | صفحه نگهدارنده آب | 21 | کلید | 28 | غده بسته بندی |
امکانات
استاندارد HG20592-2000PN16Mpa را دنبال کنید
پمپ سانتریفوژ افقی ضد خوردگی و مقاوم در برابر سایش
ساختار کلی فعلی: پشتیبانی براکت و درب عقب
پمپ بدن تصویب طرح گسترده کانال جریان است
نگهداری امن و راحت است
راننده انتگرال پروانه
مناسب برای محتوای جامد جامد، ویسکوزیته بالا و محیط بلوری آسان است
خلاصه کردن:
پارامتر فنی
مدل | عملکرد آب خالص | ||||||
جریان (متر مکعب در ساعت) | سر (متر) | سرعت (r / min) | بیشترین بهره وری (٪) | NPSH (NPSHr) متر | وزن پمپ سر کیلوگرم | جزء شفت | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

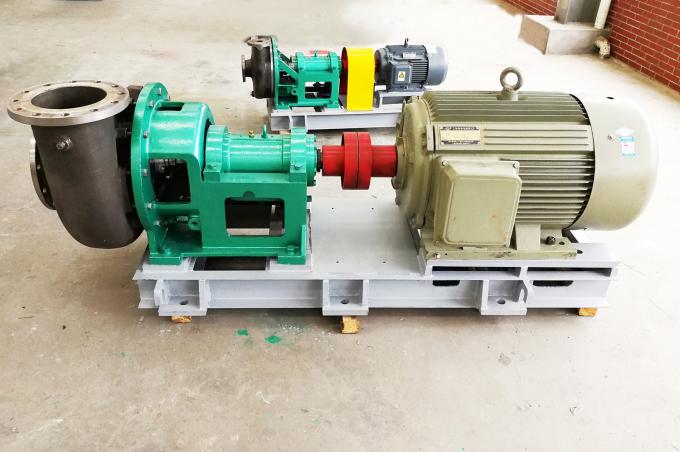

جزئیات
استفاده از زمینه ها
روند
در زیر فرآیند چگونگی پمپ های شیمیایی قیمت رقابتی پمپ های شیمیایی سانتریفیوژ افقی، به شما کمک می کند که فرآیند تولید را به روشنی بدانید.
گواهینامه ها
