جزئیات محصول:
پرداخت:
|
| جریان: | حداکثر تا 1000m3 در ساعت | سر: | تا 120 متر |
|---|---|---|---|
| سرعت: | 1450rpm-2900 دور در دقیقه | نام های دیگر: | پمپ گریز از مرکز فرایند شیمیایی |
| منبع قدرت: | الکتریکی | ولتاژ: | 220V ، 380V ، 440V |
| جهت چرخش: | جهت عقربه های ساعت از Drive End | کشورهاي: | ۱ عدد |
| برجسته کردن: | پمپ شیمیایی با فشار بالا,پمپ برقی شیمیایی |
||

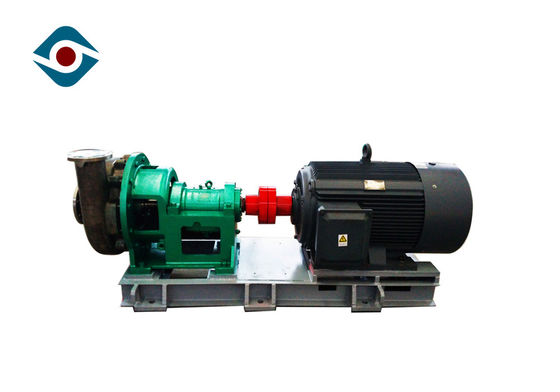

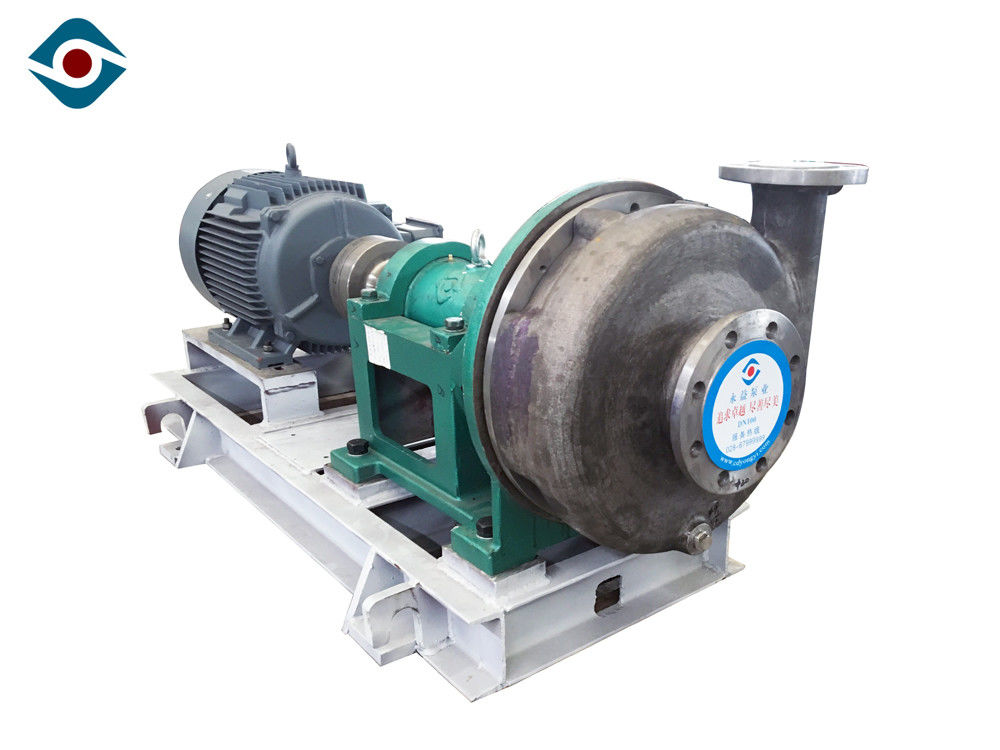

پمپ های شیمیایی صنعتی پروانه باز / پمپ گریز از مرکز
اصل کار
اصل کار پمپ گریز از مرکز به شرح زیر است:
1. از طریق یک فلنج مکش مایع از طریق توپی مکش به درون پروانه چرخش جریان می یابد.
2- شافت پمپ انرژی مکانیکی را از موتور الکتریکی جذب می کند و انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند.
3. تیغه های ثابت شده بر روی شافت نیرویی را بر روی سیال وارد می کند و لحظه زاویه ای آن را افزایش می دهد ، بنابراین فشار و سرعت مطلق افزایش می یابد.
4- در نتیجه انرژی به سیال منتقل می شود.
مشخصات کالا
ظرفیت: 800 8 800 متر مربع در ساعت |
سر: 10 ~ 90 متر |
حداکثر بهره وری: 70٪ |
قطر: 200 میلی متر ~ 470 میلی متر |
اندازه ذرات حداکثر مجاز: 20 میلی متر |
نوع مهر: مهر و موم مکانیکی / مهر و موم دینامیکی / بسته بندی |
وزن پمپ: حداکثر 3000 کیلوگرم |
RPM: 1450 r / min |
امکانات
پمپ های سانتریفیوژ افقی ضد خوردگی و مقاوم در برابر سایش سری WD ساختار کلی کنونی را تصویب می کند: پشتیبانی براکت و فرم درب عقب ، که باعث می شود جداسازی و نگهداری پمپ ایمن و راحت باشد و هزینه تعمیر و نگهداری آن نیز کم است.
پمپ سری WD پروانه ریخته گری انتگرال را تصویب می کند. بدنه پمپ طراحی کانال گسترده ای را اتخاذ می کند ، که باعث می شود پمپ با شرایط کار سازگار باشد و قابلیت عبور پمپ قوی را دارد. به خصوص برای محتوای جامد بالا ، ویسکوزیته بالا و محیط تبلور آسان مناسب است. از راندمان بالا و عملکرد ضد حفره ای عالی برخوردار است.
بدنه یاتاقان یک طرح سازه ای متحرک محوری را اتخاذ می کند ، که می تواند فاصله محوری بین پروانه کمکی و محفظه بسته بندی را بدون جدا کردن پمپ تنظیم کند.
پارامتر فنی
مدل | عملکرد آب تمیز | ||||||
جریان (m3 / h) | سر (م) | سرعت (دقیقه / دقیقه) | بیشترین بهره وری (٪) | NPSH (NPSHr) م | وزن سر پمپ کیلوگرم | جزء شافت | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
ساختار
| * 1 | پیچ قفل | * 8 | محفظه پروانه پروانه | 15 | درپوش بلبرینگ جلو | 22 | تابه روغن | * 29 | آستین |
| 2 | واشر | 9 | حلقه O | * 16 | بلبرینگ جلو | 23 | مهره تنظیم | 30 | حلقه مهر و موم آب |
| * 3 | مهره پروانه | * 10 | پروانه پروانه | 17 | بدن تحمل | 24 | پیچ تنظیم | 31 | پرکننده |
| 4 | حلقه O | * 11 | محفظه بسته بندی | 18 | براکت تحمل | 25 | براکت بدن | 32 | حلقه O |
| * 5 | پروانه | 12 | حلقه O | * 19 | بلبرینگ عقب | * 26 | محور | * 33 | کلیدها |
| * 6 | بدنه پمپ | 13 | نازل آب را بشویید | 20 | پوشش بلبرینگ عقب | 27 | پوشش سپر | ||
| 7 | حلقه O | 14 | صفحه نگهدارنده آب | 21 | کلید | 28 | بسته بندی غده |

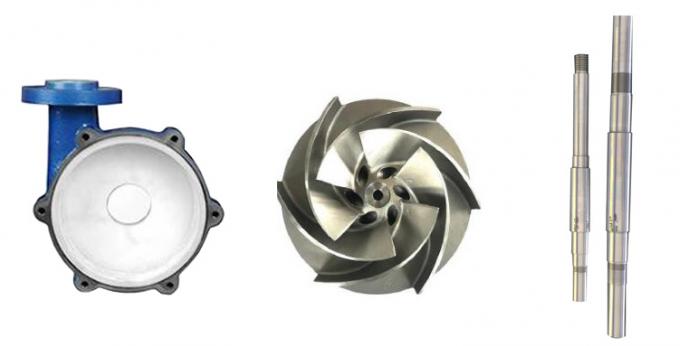

جزئیات بیشتر
مورد پمپ:
1. بازپخت دما
2. بدون ترک خوردگی
3. عدم تغییر کاربری
4- به مدت ده سال تضمین شده است
یاتاقان:
1. انتخاب مواد
2. تضمین کیفیت
3. اصطکاک بی سیم
4.more کارآمد است
پروانه:
انواع پروانه های مختلف
2. نفوذ پذیری بالا
مقاومت در برابر خوردگی و مقاومت در برابر سایش
