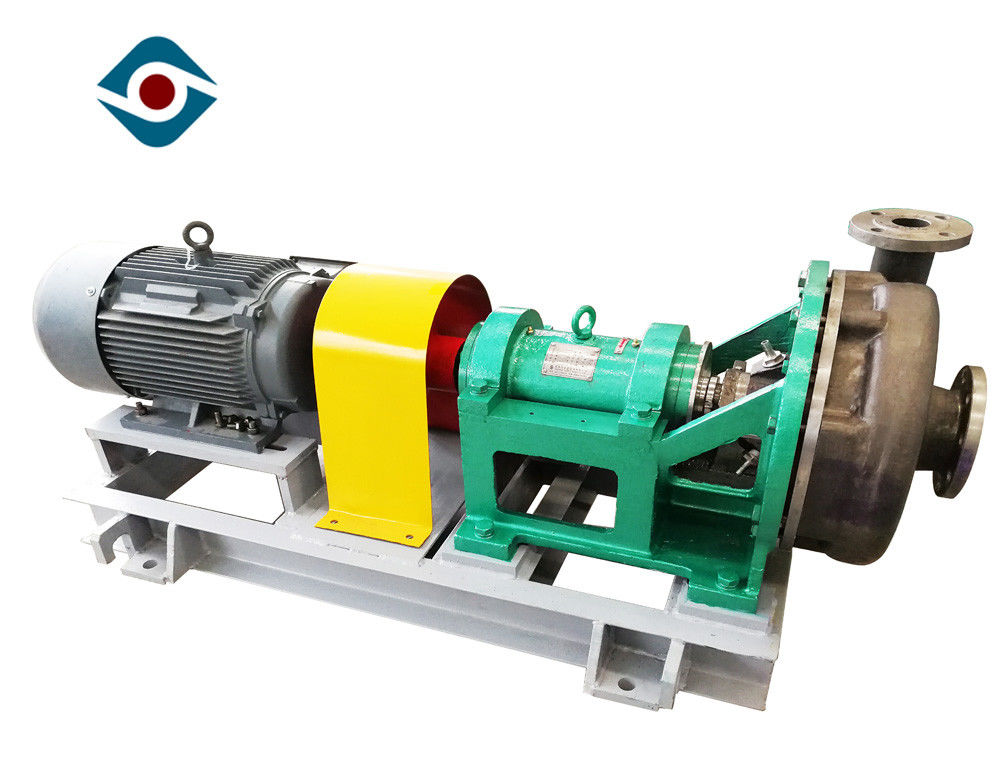

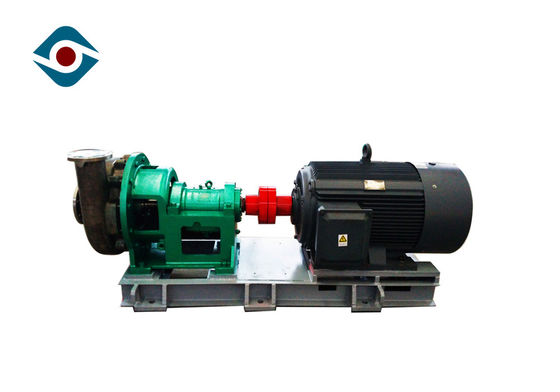

ساختار پشتیبانی براکت پمپ های صنعتی شیمیایی، پمپ های شیمیایی

پمپ های شیمیایی صنعتی ساختار پشتیبانی ، پمپ گردش خون شیمیایی

معرفی مختصر

• محفظه حجیم یا محفظه ای است که پروانه در آن قرار دارد. اغلب قسمت های تخلیه و مکش به نوعی قالب ریزی شده (ریخته گری) یا به ولت متصل می شوند. در داخل می توانید محل اتصال پروانه را پیدا کنید. پمپ شیمیایی صنعتی سری WD تصویب شکاف شعاعی ، درب عقب ، ساختار حجمی تک مکش تک مرحله ای.
• طراحی پمپ های گریز از مرکز همچنین نقش مهمی در نحوه عملکرد آن ایفا می کند. طراحی پمپ های گریز از مرکز بسیار زیادی وجود دارد که همه آنها متناسب با نیازهای مختلف ساخته شده است. لازم به ذکر است که طرح ها با مدل های مختلفی مانند پمپ های چند مرحله ای افقی ، پمپ های مکش مضاعف ، پمپ های احیا کننده ، پمپ های خود ترشیحی و غیره متفاوت است. موارد زیر برای طراحی پمپ لازم است:

1. متوسط ​​(سیال در حال پمپاژ)
2. ظرفیت / جریان
3. فشار یا سر تخلیه (با توجه به اندازه و طول لوله)
4- اگر می دانید که چگونه منحنی های پمپ گریز از مرکز را بخوانید ، بهتر خواهد بود.

امکانات

1. تقسیم شعاعی ، درب عقب ، پمپ گریز از مرکز تک ولت مکش تک مرحله ای

2. پروانه انواع مختلفی دارد: ساختار بسته ، نیمه باز ، کاملاً باز ، پیچ خورده

3. تیغه های عقب برای تعادل نیروهای محوری و جلوگیری از ورود ذرات جامد به مهر و موم استفاده می شود

4. حجم پمپ انتهای مکش ، یک خروجی مماس و یک ساختار پشتیبانی از طناب است.

5. بدنه یاتاقان با گریس یا روغن روغن کاری می شود

6. مهر و موم شفت می تواند مهر و موم مکانیکی یا پروانه پروانه + بسته بندی مهر و موم پویا باشد

داده های تکنیکی

کاربرد

• محیط تحویل: پمپ شیمیایی خورنده برای دما و غلظت های مختلف اسید سولفوریک ، اسید نیتریک ، اسید هیدروکلریک و اسید فسفریک و سایر اسیدهای معدنی و اسیدهای آلی.

• درجه حرارت و غلظت متنوع هیدروکسید سدیم و کربنات سدیم و سایر محلولهای اساسی ، انواع محلول نمک ، انواع فرآورده های نفتی مایع ، ترکیبات آلی و همچنین سایر مواد و فرآورده های خورنده.

• در حال حاضر ، مواد مقاوم در برابر خوردگی کارخانه ما می توانند الزامات انواع متوسط ​​را تأمین کنند. هنگام سفارش ، لطفاً جزئیات رسانه را ارائه دهید.

ساختار

مشخصات کالا

پروانه	نزدیک پروانه	برای مایعات تمیز مناسب است ، مایعات حاوی ذرات جامد نازک ، مایعات نازک هستند
	پروانه باز	برای مایعات تمیز مناسب است ، مایعات حاوی ذره ای نازک و جامد ، مایعات ساینده ، دوغاب و مواد کاغذ تا حدود 8٪ قوام هستند.
مهر و موم مکانیکی	مهر و موم مکانیکی دوتایی	هزینه تعمیر و نگهداری کم بدون نشت ، از بین رفتن اصطکاک کم بدون نیاز به اجرا وجود دارد نیاز به آب آب بندی کمتری نسبت به غده دارد عمر طولانی
	مهر و موم مکانیکی تک	هزینه تعمیر و نگهداری کم بدون نشت ، از بین رفتن اصطکاک کم بدون نیاز به اجرا وجود دارد نیازی به آب آب بندی خارجی نیست عمر طولانی تر از مهر و موم مکانیکی

ابعاد نصب
