جزئیات محصول:
پرداخت:
|
| نظریه: | پمپ سانتریفیوژ | حداکثر جریان: | 1000m3 / h |
|---|---|---|---|
| حداکثر سر: | 120 متر | فشار: | 1.6MPa |
| درجه حرارت: | -50-130 ℃ | رنگ: | سفارشی |
| استاندارد یا غیر استاندارد: | استاندارد | نام: | پمپ های شیمیایی ریخته گری تقریبا عمودی گریز از مرکز |
| ساختار: | پمپ تک مرحله ای | ||
| برجسته: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||
پمپ های سانتریفوژ افقی سنگین، پمپ های شیمیایی ضد خوردگی
توضیحات محصول
ساختار
| * 1 | قفل کردن پیچ | * 8 | اتاق معاون پروانه | 15 | دامن جلو | 22 | تابه روغن | * 29 | آستین |
| 2 | واشر | 9 | حلقه O | * 16 | بلبرینگ جلو | 23 | مهره تنظیم | 30 | مهر و موم آب |
| * 3 | مهره ناوبری | * 10 | معاون پروانه | 17 | بدنه | 24 | پیچ تنظیم | 31 | پرکننده |
| 4 | حلقه O | * 11 | اتاق بسته بندی | 18 | براکت براکت | 25 | براکت بدن تحمل | 32 | حلقه O |
| * 5 | موشک | 12 | حلقه O | * 19 | تحمل عقب | * 26 | محور | * 33 | کلیدها |
| * 6 | پمپ بدن | 13 | نازل آب را بشویید | 20 | پوشش عقب عقب | 27 | پوشش سپر | ||
| 7 | حلقه O | 14 | صفحه نگهدارنده آب | 21 | کلید | 28 | غده بسته بندی |
داده های عملکرد
| ظرفیت: | 8 ~ 800 m³ / h |
| سر: | 10 ~ 90 متر |
| حداکثر کارایی: | 70٪ |
| قطر: | 200 میلیمتر ~ 470 میلیمتر |
| NPSH: | 1.4m ~ 4.5m |
| حداکثر توان موتور مجاز: | 315 کیلو وات |
| حداکثر اندازه ذرات مجاز: | 20 میلی متر |
| نوع مهر و موم: | مهر و موم مکانیکی / مهر و موم پین مهر و موم |
| وزن پمپ: | تا 3000 کیلوگرم |
| RPM: | 1450 دور در دقیقه |
| مواد: | فلز (با توجه به شرایط کاری) |
امکانات
پمپ سانتریفوژ افقی ضد خوردگی و مقاوم در برابر سایش
ساختار کلی فعلی: پشتیبانی براکت و درب عقب
نگهداری امن و راحت است
جایگزینی عالی
به دنبال استاندارد HG20592-2000PN16Mpa است
راننده انتگرال پروانه
پمپ بدن طراحی کانال جریان گسترده را تصویب می کند
مناسب برای محتوای جامد جامد، ویسکوزیته بالا و محیط بلوری آسان است
شرح ساختار
براکت بدن تحمل
براکت براکت پدال WD چدن (HT200، HT250) ساختار قاب با رطوبت کافی و جذب شوک خاص است، نقش آن برای حمایت از بدن پمپ و بدن تحمل است.
the
بدنه
بدن تحمل مجهز به یاطاقان نورد برای حمایت از نیروهای شعاعی و محوری شفت پمپ. پمپ WD دارای دو یاتاقانهای یاتاقان یاتاقان یك ردیف یك طرفه است كه در برابر نیروهای محوری و شعاعی مقاومت می كنند. تک ردیف غلتک استوانه ای بر روی پمپ برای مقاومت در برابر نیروهای شعاعی نصب شده است. یک صفحه ی نگهدارنده آب 316 لیتر در انتهای جلویی غلتک جلو قرار داده شده است تا مانع از ورود رسانه یا مایع دیگر به بلبرینگ جلو شود.
پارامتر فنی
مدل | عملکرد آب خالص | ||||||
جریان (متر مکعب در ساعت) | سر (متر) | سرعت (r / min) | بیشترین بهره وری (٪) | NPSH (NPSHr) متر | وزن پمپ سر کیلوگرم | جزء شفت | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

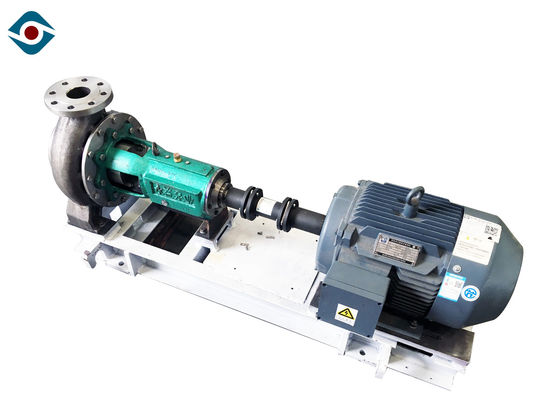

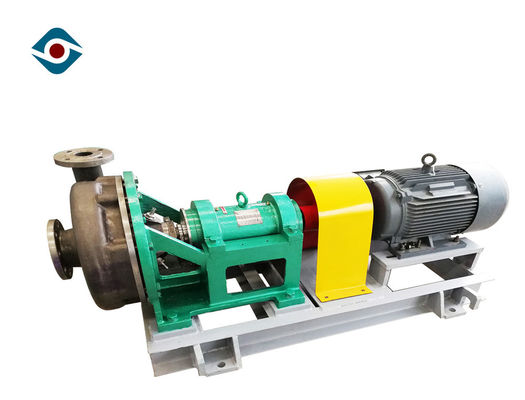

نمایش محصول
استفاده از زمینه ها
مواد شیمیایی روزانه | فوم چهره، ژل مو، رنگ مو، خمیر دندان، شامپو، کفش لهستانی، Cosmestics و غیره |
داروخانه | تغذیه مایع، پزشکی اختراع سنتی چینی، گریس پزشکی، محصولات زیستی و غیره |
صنایع شیمیایی | چربی، حلال، رزین، رنگ، رنگدانه، عامل روغن و غیره |
سایر صنایع | صنعت ساخت و ساز، صنعت پلاستیک، صنایع نساجی، عامل شناور زغال سنگ و غیره |
سوالات متداول
1. پرسش: آیا شما سازنده یا شرکت تجاری هستید؟
A: ما سازنده تاسیس در سال 1995، تولید کننده حرفه ای از پمپ های شیمیایی و مخلوط انرژی صرفه جویی با بیش از 20 سال تجربه.
2. Q: زمان تحویل شما چیست؟
A: سفارش دسته ای ظرف 40 روز کاری پس از دریافت سپرده ارسال می شود.
3. Q: خط مشی خدمات گارانتی شما چیست؟
A: 12 ماه برای تمام محصولات، و برخی از محصولات گارانتی 24 ماه است.
4. پرسش: چه اطلاعاتي بايد براي نقل قول ارائه دهم؟
A: متوسط: ____________ PH: ________
گرانش خاص: _______ دما: _________
ظرفیت / جریان: ________ m3 / h سر: _________ متر
ولتاژ: ____________V فرکانس: _________Hz
قدرت: _____________ KW
5. Q: حداقل مقدار شما چیست؟
A: یک مجموعه نیز برای ما استقبال می شود.
