جزئیات محصول:
پرداخت:
|
| نظریه: | پمپ سانتریفیوژ | حداکثر جریان: | 364 متر 3 / ساعت |
|---|---|---|---|
| حداکثر سر: | 58 متر | ماده: | مواد مقاوم در برابر خوردگی |
| سوخت: | الکتریکی | رنگ: | سفارشی |
| ولتاژ: | 380V / 660V / 1140V | ساختار: | پمپ تک مرحله ای |
| نام محصول: | پمپ فاضلاب پمپ فاضلاب زیرزمینی | ||
| برجسته کردن: | پمپ عمودی,پمپ فاضلاب عمودی |
||

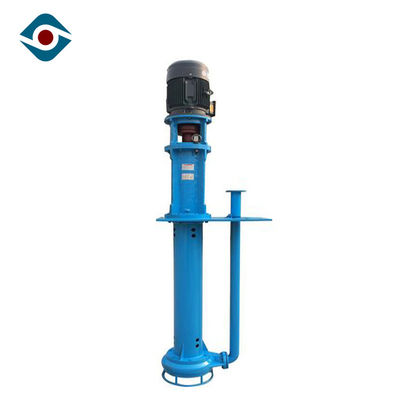

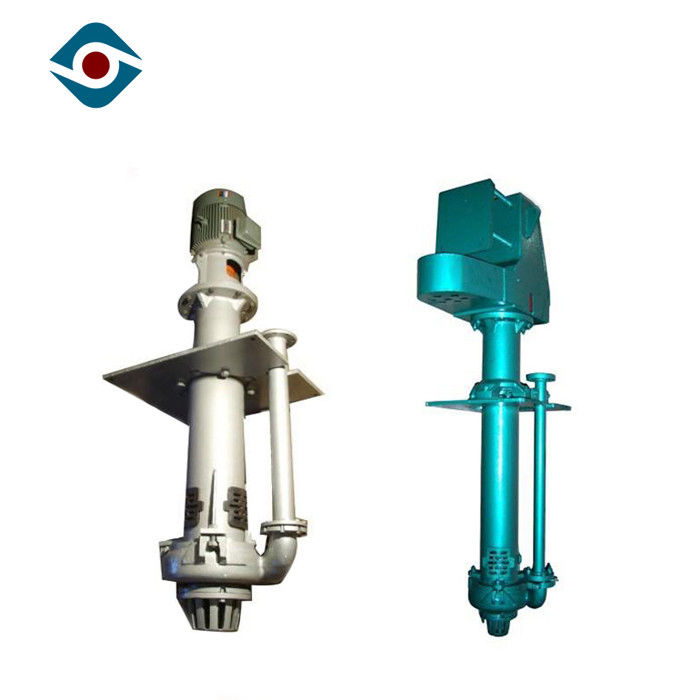

پمپ لجن عمودی شفت صنعتی / پمپ شن و ماسه برای ساییدگی لجن سایشی
مشخصات محصول
به طور کامل الاستومر و یا سخت فلز متصل شده است
پروانه دوشاخه بازو نیمه باز
بدون بلبرینگ یا بسته بندی غوطه ور
پروانه ی محصوره اختیاری و همزن مکش موجود است
مدل های MPV دارای پوشش کامل لاستیک برای مقاومت در برابر خوردگی می باشد
می توان در وظایف مکش ناکافی اجرا کرد
دامنه پارامتر
| نام | پمپ اسلحه عمودی سری ZJL |
| سر | 4 ~ 60 متر |
| ظرفیت | 6 ~ 364 متر مکعب در ساعت |
| اندازه تخلیه | 40mm ~ 200mm |
| اندازه ورودی | 50 میلیمتر ~ 250 میلیمتر |
| حداکثر کارایی | 70٪ |
| NPSH | 1.4 متر ~ 3.5 متر |
| حداکثر توان موتور مجاز | 315 کیلو وات |
| قطر | 200 میلیمتر ~ 470 میلیمتر |
توضیحات محصول
پمپ های مایع عمودی سری ZJL یک پمپ دوغاب گریز از مرکز مکش تک تک است. پمپ های سری ZJL مطابق با تئوری مایعات دو فاز هستند و بر اساس اصل کمینه شدن تلفات کامل طراحی شده اند. شکل هندسی از اجزای عبور جریان آن مناسب است برای شرایط جریان متوسط است. به این ترتیب، از دست دادن هیدرولیکی در قسمت هایی که جرقه و ضربه ای رخ می دهد، کاهش می یابد به طوری که سایش از اجزای عبور جریان کاهش می یابد؛ راندمان آب افزایش می یابد؛ صداهای در حال اجرا و ارتعاش کاهش می یابد. آلیاژ کروم بالا که دارای مقاومت بالا در برابر سایش، مقاومت در برابر خوردگی و مقاومت در برابر ضربه است، برای اجزای جریان عبور برای بهبود عمر مفید استفاده می شود.
ماده
شرح | مواد استاندارد | گزینه های مواد |
شفت | 4140 فولاد خفیف | موجود در درخواست |
مسکن بلبرینگ | چدن | |
ستون | فولاد خفیف | |
سیلر بالا | لاستیک | چدن |
ساینده پایین | چدن | |
پشت خط | 27٪ کروم سفید آهن | |
پوشش پمپ | 27٪ کروم سفید آهن | لاستیک براق آهن سفید |
موشک | 27٪ کروم سفید آهن | لاستیک |
لوله تخلیه | فولاد خفیف | لاستیکی مفتول خفیف فولاد / کامپوزیت |
ورق آداپتور | فولاد خفیف |
پارامتر فنی
مدل | عملکرد آب پاک شود | موتور پشتیبانی | |||||
چرخش سرعت n | جریان سئوال | سر ه | قدرت شفت Pa | اثربخشی η | |||
| r / min | (m³ / ساعت) | متر | کیلووات | ٪ | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5 کیلو وات | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||

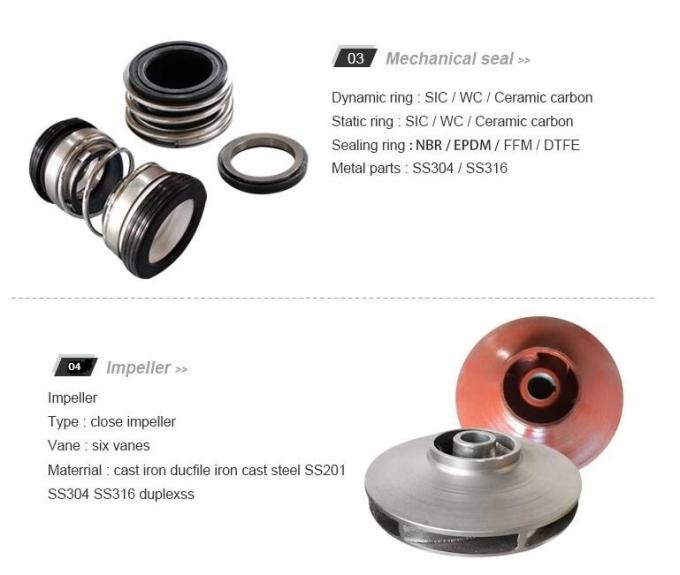

محصول و جزئیات
