جزئیات محصول:
پرداخت:
|
| نظریه: | پمپ سانتریفیوژ | حداکثر جریان: | 364m 3 / h |
|---|---|---|---|
| حداکثر سر: | 58 متر | ماده: | مقاومت در برابر خوردگی |
| سوخت: | الکتریکی | رنگ: | سفارشی |
| ولتاژ: | 380V / 660V / 1140V | ساختار: | پمپ تک مرحله ای |
| نام محصول: | پمپ دوغاب فاضلاب فاضلاب زیر آب | ||
| برجسته کردن: | پمپ مخزن عمودی,پمپ های دوغاب صنعتی |
||

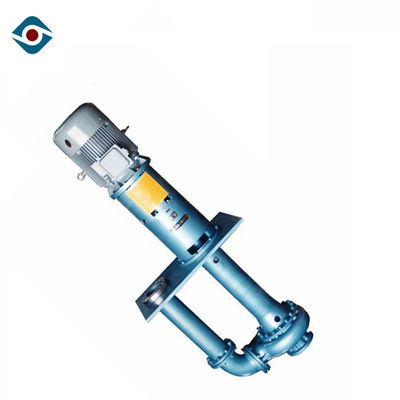

پمپ های دوغاب دوغاب دوغاب ساینده لایروبی زیر آب عمودی پمپ های دوغاب عمودی
توضیحات محصول
پمپ های دوغاب عمودی سری ZJL پمپ دوغاب گریز از مرکز تک مکش تک مکش است. پمپ های سری ZJL مطابق تئوری مایعات دو فاز هستند و مطابق با اصل به حداقل رساندن ضرر کل طراحی شده اند. شکل هندسی اجزای عبور جریان آن برای شرایط جریان متوسط مناسب است. به این ترتیب ، از بین رفتن هیدرولیک در قسمتهایی که لبه و لکه دار رخ می دهد کاهش می یابد به طوری که سایش اجزای عبور جریان کاهش می یابد. راندمان آب افزایش یافته است. صداهای در حال اجرا و لرزش کاهش می یابد. آلیاژ با کروم بالا ، که از مقاومت در برابر سایش ، مقاومت در برابر خوردگی و مقاومت در برابر ضربه زیاد برخوردار است ، از اجزای عبور جریان برای بهبود عمر سرویس استفاده می شود.
طریقه استفاده اصلی
· معدن |
· ساخت و ساز شهری |
· صنعت |
· آماده سازی ذغال سنگ |
· فرآوری مواد معدنی |
· برتری شیمیایی |
ویژگی های محصول
1 اجزای عبور جریان: این نوع پمپ از فلز مقاوم در برابر سایش استفاده می کند ، پروانه فلز یا لاستیک مقاوم در برابر سایش را انتخاب می کند.
2 مؤلفه یاتاقان: از روغن کاری گریس استفاده می کنیم. با توجه به ارتفاع مایع استخر دوغاب سرباره ، می توانید طول های مختلف شافت پمپ یا لوله مکش را انتخاب کنید.
3 آب بندی: به آب و مهر و موم شفت نیاز ندارد. در شرایط مکش نیز شرایط نامناسب می تواند در زیر کار کند.
پارامتر فنی
مدل | عملکرد آب شفاف | موتور پشتیبانی | |||||
سرعت چرخش ن | جریان س | سر ح | قدرت شافت بله | اثربخشی η | |||
| r / min | (متر مربع در ساعت) | م | کیلو وات | ٪ | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
ساختار
| 1 | پوشش حجمی | 2 | پشتیبانی | 3 | پایه موتور |
| 4 | پروانه | 5 | صفحه پشتیبانی سمت چپ | 6 | لوله تخلیه |
| 7 | صفحه آستر عقب | 8 | بدن تحمل | 9 | صفحه پشتیبانی مناسب |

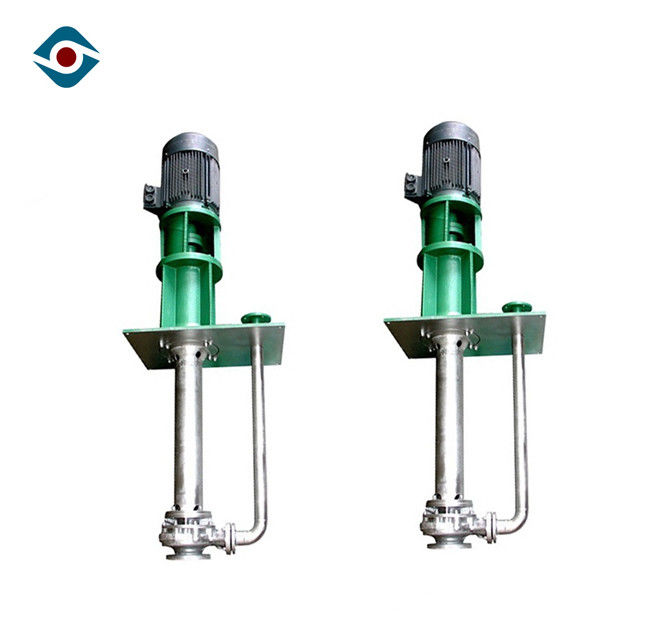

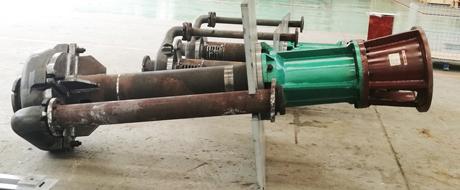

تصویر محصول
ابعاد نصب
