جزئیات محصول:
پرداخت:
|
| حداکثر ظرفیت: | 364m 3 / h | حداکثر سر: | 58 متر |
|---|---|---|---|
| قدرت موتور: | کمتر از 160KW | رنگ: | سفارشی |
| ولتاژ: | 380V / 660V / 1140V | ساختار: | پمپ عمودی |
| کارایی: | پمپ پوشیدن | ||
| برجسته کردن: | پمپ فاضلاب عمودی,پمپ های صنعتی مایع |
||

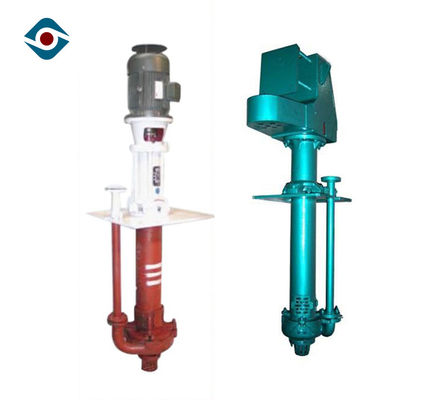

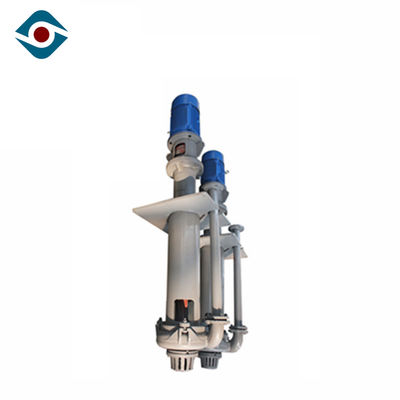

پمپ دوغاب عمودی سانتریفیوژ غوطه وری ، پمپ توربین عمودی تک مرحله
طریقه استفاده اصلی
1. انواع معادن مختلف مانند معدن طلا ، معدن مس ، ذغال سنگ ، استخراج آهن ، معدن قلع ، استخراج ماسه و غيره.
2. بسیاری از کارخانه ها ، از قبیل کارخانه آلومینا ، کارخانه ذغال سنگ ، کارخانه سوزر ، کارخانه شیمیایی ، کارخانه تصفیه آب کارخانه سیمان و غیره.
3. مواد معدنی ، لایروبی شن و ماسه رودخانه ، کاربرد تقویت کننده ماسه ، پردازش مواد معدنی و کارهای آبگیری.
محدوده پارامتر
نام | پمپ دوغاب عمودی سری ZJL |
سر | 4 ~ 60 متر |
ظرفیت | 6 ~ 364m³ / h |
اندازه تخلیه | 40 میلی متر ~ 200 میلی متر |
اندازه ورودی | 50 میلی متر ~ 250 میلی متر |
حداکثر کارایی | 70٪ |
NPSH | 1.4m ~ 3.5m |
حداکثر قدرت موتور مجاز | 315 کیلو وات |
قطر | 200 میلی متر ~ 470 میلی متر |
مشخصات محصول
ساختار Cantilever | پمپ های استاندارد ZJL دارای یک شاخه برآمدگی هستند که طول آنها تا 2400 میلی متر است. شافت چرخدار به این معنی است که هیچ نیازی به آب بندی شفت وجود ندارد و یاطاقانهای درایو انتهایی با هر محصول پمپ شده تماس نمی گیرند. این خطر خرابی خرس را کاهش می دهد و عمر سایش پمپ ها را افزایش می دهد. |
| اجزای انتهای مرطوب از مقاومت با کیفیت بالا و مقاومت در برابر سایش و ماندگاری حداکثر خوردگی در برابر 27٪ چربی سفید با کروم 27٪ و فولاد روکش دار ساخته شده است. طراحی وظیفه سنگین می تواند دوغاب با چگالی بالا و ساینده را پمپ کند و معابر بزرگ پروانه امکان انتقال ذرات بزرگ و بدون انسداد در طیف گسترده ای از کارخانجات معدنی ، فرآوری و سنگین صنعتی را فراهم می آورد. گزینه های شفت انتهای مرطوب برای مناسب برنامه های کاربردی شدید وجود دارد. |
لوله های ستونی و تخلیه | لوله های ستونی و تخلیه در طیف وسیعی از مواد متناسب با نیاز اپراتورها موجود است. گزینه های استاندارد شامل فولاد خفیف و لاستیک است. گزینه های کامپوزیت در دسترس هستند. |
منبع تغذیه | پمپ ها را می توان مستقیماً با استفاده از موتورهای برقی یا کمربند با تنظیم سرعت یا عملکرد سرعت متغیر هدایت کرد. |
مواد
شرح | مواد استاندارد | گزینه های مواد |
شافت | 4140 فولاد ملایم | در صورت درخواست موجود است |
مسکن تحمل | چدن | |
ستون | فولاد نرم | |
استراینر فوقانی | لاستیک | چدن |
کرنش پایین | چدن | |
بوش برگشت | 27٪ آهن سفید کروم | |
پوشش پمپ | 27٪ آهن سفید کروم | لاستیک روکش آهن سفید |
پروانه | 27٪ آهن سفید کروم | لاستیک |
لوله تخلیه | فولاد نرم | روکش پلاستیکی / کامپوزیت ملایم |
صفحه آداپتور | فولاد نرم |

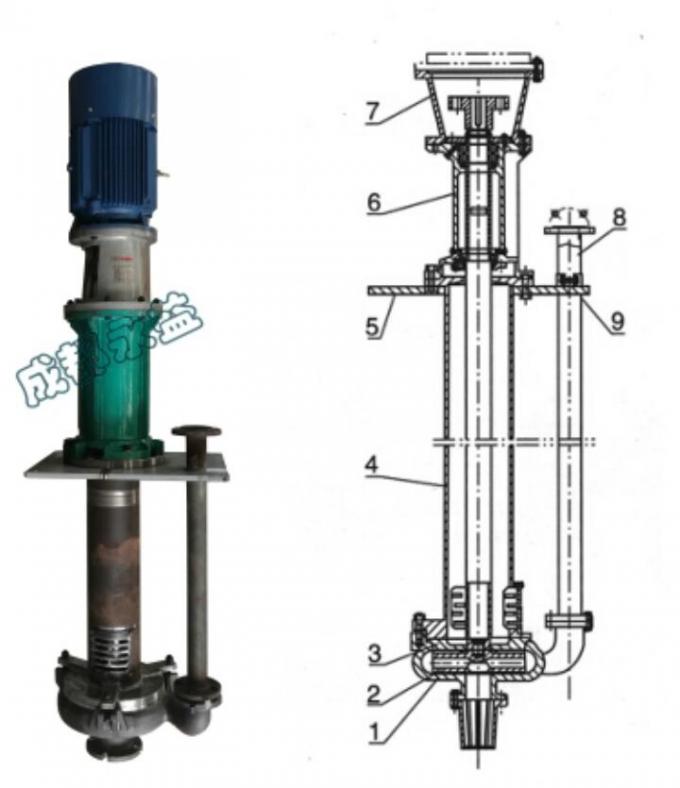

ساختار
| 1 | پوشش حجمی | 2 | پشتیبانی | 3 | پایه موتور |
| 4 | پروانه | 5 | صفحه پشتیبانی سمت چپ | 6 | لوله تخلیه |
| 7 | صفحه آستر عقب | 8 | بدن تحمل | 9 | صفحه پشتیبانی مناسب |
کنترل کیفیت
ما محتویات پوشش شیمیایی پوشش توسط طیف سنج برای هر اجاق را آزمایش می کنیم. گواهی آزمایش مادری برای قطعات اصلی تهیه می شود.
ما آزمایش فشار استاتیک هیدرلیک را برای هر پمپ انجام دادیم. گزارش آزمایش هیدرولیک ارائه می شود.
برای پمپ دوغاب ، ما فقط تست تعادل استاتیک را انجام می دهیم. برای هر پمپ API610 و شیمیایی ، آزمایش تعادل پویا را انجام خواهیم داد. گزارش آزمون تعادل می تواند ارائه شود.
ما قبل از تحویل تست عملکرد را برای هر پمپ انجام می دهیم ، ظرفیت ، سر ، سرعت پمپ ، کارایی ، NPSHr ، سر و صدای پمپ لرزش و دمای تحمل را آزمایش خواهیم کرد. گزارش می تواند ارائه شود.
