جزئیات محصول:
پرداخت:
|
| نظریه: | گریز از مرکز | جریان: | حداکثر 2000 متر مکعب در ساعت |
|---|---|---|---|
| سر: | حداکثر 160 متر | سرعت: | 1450 یا 2900 دور در دقیقه |
| ویژگی: | عملکرد بالا | فرکانس: | 50hz یا 60hz |
| بهره وری: | حداکثر 65٪ | ||
| برجسته کردن: | پمپ های شیمیایی سانتریفیوژ,پمپ های صنعتی صنعتی |
||

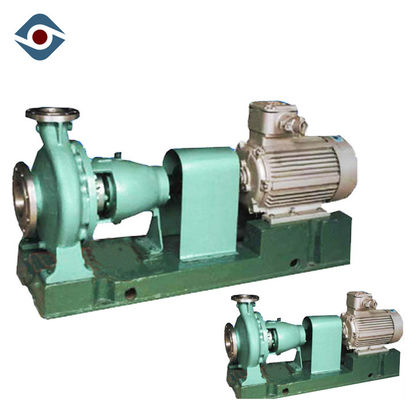

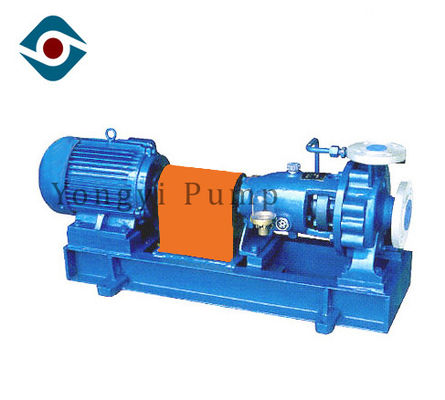

پمپ سانتریفیوژ شیمیایی با مقاومت بالا در برابر اکسیداسیون قوی برای فرآیند رنگ اسپری
پمپ گریز از مرکز تک افقی مکش افقی
مکش افقی است ، تخلیه عمودی است و هر دو به همراه بدنه پمپ ریخته می شوند.
بدنه پمپ یک پمپ ولتاژ شکاف شعاعی است و توسط لنگر پشتیبانی می شود.
دو روش برای متعادل کردن نیروی محوری پمپ وجود دارد: وقتی قطر اسمی پروانه کمتر از یا مساوی 250 میلی متر باشد ، از تیغه عقب برای تعادل نیرو استفاده می شود. وقتی قطر اسمی پروانه بزرگتر یا مساوی 315 میلی متر باشد ، از حلقه آب بندی و سوراخ تعادل برای تعادل نیرو استفاده می شود. نیروی محوری باقیمانده توسط مجموعه ای از یاطاقان توپ تماس زاویه ای جذب می شود.
مدل و پارامتر
مدل | دارای امتیاز N = 2900r / min | دارای امتیاز Speedn = 1450r / min | |||||||||||||
پروانه | جریان Q (m3 / h) | سر ح (م) | تراکم نسبی ρ = 1.00 | تراکم نسبی ρ = 1.84 | پروانه | جریان (m3 / h) | سر H (متر) | چگالی نسبی ρ = 1.00 | چگالی نسبی ρ = 1.84 | ||||||
قدرت موتور و مدل | قدرت موتور و مدل | ||||||||||||||
کو | کو | کو | کو | ||||||||||||
YCZ80 / 250 | د | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | ه | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
ایکس | 140 | 50 | 30 | 200L1-2 | |||||||||||
ه | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ80 / 315 | آ | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | آ | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
ب | 190 | 125 | ب | 95 | 30 | ||||||||||
م | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | ج | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
ن | 170 | 110 | 75 | 280S-2 | د | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
ج | 160 | 100 | 132 | 315M-2 | |||||||||||
ایکس | 150 | 90 | 110 | 315S-2 | |||||||||||
د | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ80 / 400 | آ | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
ب | 100 | 50 | 55 | 250M-4 | |||||||||||
ج | 90 | 44 | 45 | 225M-4 | |||||||||||
د | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
ه | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ100 / 200 | آ | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | آ | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
ب | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | ب | 100 | 10 | 5.5 | 132S-4 | ||||
ج | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | ج | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
د | 150 | 25 | 37 | 200L2-2 | د | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ100 / 250 | آ | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | آ | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
ب | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | ب | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
م | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | ج | 120 | 14 | 15 | 160L-4 | ||||
ج | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | د | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
ن | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
د | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ100 / 315 | آ | 270 | 135 | 160 | 315L1-2 | آ | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
ب | 260 | 128 | 132 | 315M-2 | ب | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
م | 250 | 120 | ج | 100 | 26 | 15 | 160L-4 | ||||||||
ن | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | د | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
ج | 220 | 105 | |||||||||||||
ایکس | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
د | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||

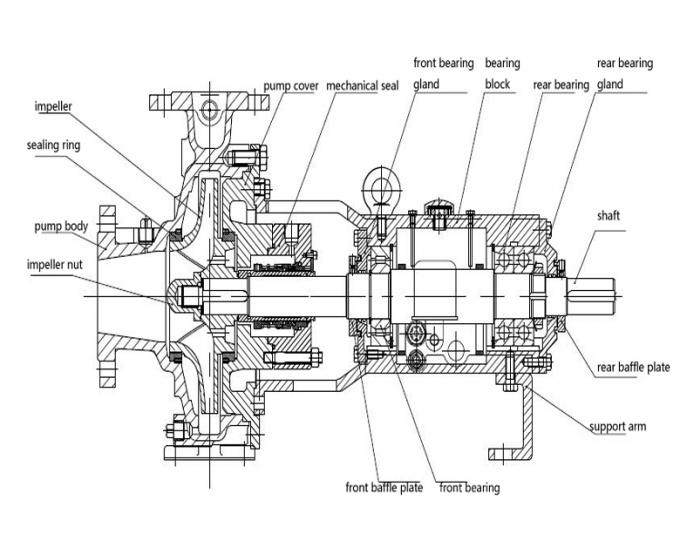

ویژگی طراحی سازه
1. پروانه بسته بسته ریخته گری: پروانه دارای تیغه عقب یا سوراخ تعادل است که می تواند فشار محوری و محفظه مهر و موم را کاهش داده و عمر سرویس تحمل را طولانی تر کند.
2. غلتک استوانه ای و یاطاقان تماس زاویه ای: بار شعاعی و بار محوری را تحمل کنید و استحکام کلی شافت پمپ را تقویت کنید.
3. محفظه نگهداري روغن ، اندازه گيري سطح روغن ثابت و فشار هواي هوا: از روانكاري و خنك كردن ياتاقان اطمينان حاصل كنيد

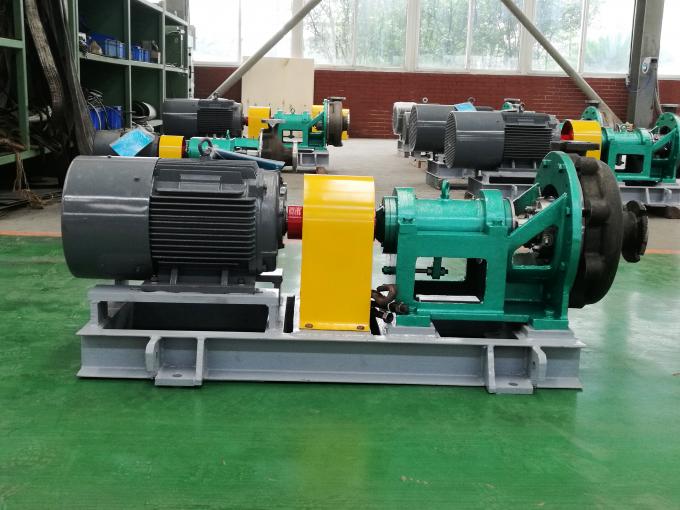

تصویر محصول
بسته بندی
کیس چوبی فاقد بخار برای محافظت از دستگاه در هنگام صدمه در مسافت طولانی است.
