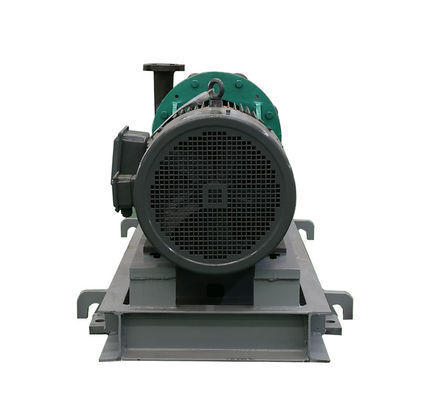

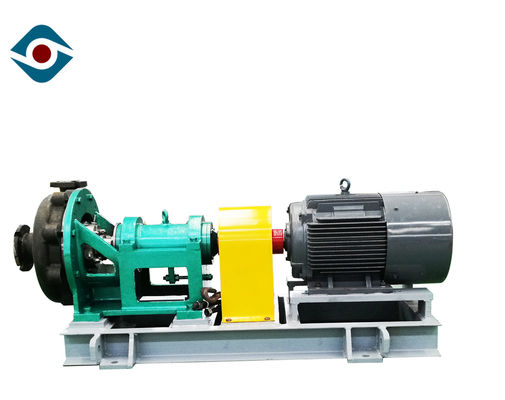

باز کردن نوع برگشت نصب و راه اندازی افقی پمپ های خودآرایی سانتریفیوژ گریز از مرکز

نصب و راه اندازی افقی پمپ های خودآموزشی گریز از مرکز را باز کنید

داده های عملیات

اندازه تخلیه: 250 میلی متر 250 میلی متر

اندازه ورودی: 32 میلی متر ~ 300 میلی متر

ظرفیت: 4 ~ 2000m³ / h

سر: 2 ~ 160 متر

حداکثر بهره وری: 65٪

NPSH: 0m ~ 3.5m

نوع پروانه: بسته / نیمه باز

RPM: 1450r / min 2900rpm

ساخت و ساز

• بسته بندی مهر و موم یا مهر و موم های مکانیکی
• نصب افقی
• قطر اسمی: DN32 ～ DN300
• پروانه باز مقاوم در برابر خاک
• ترجیح پروانه می تواند از خارج بهینه تنظیم شود
• مکش افقی و تخلیه عمودی
• پمپ پرش شعاعی شعاعی

مواد

• فولاد کربن چدن خاکستری درجه خاکستری (WCB)
• آلیاژ فولاد Cf8
• Cf8m Cf3
• Cf3m (Ss-316l) آلیاژ 20
• Cd4mcu. Cd4mcu Nickle Ni-Alloys نیکل نیکل آلیاژ
• Ni-Resist 2-1nicl
• R55 Hastelloy- B / C
• تفنگ فلزی / برنز

ویژگی ساختار

• استانداردهای ISO5199 و GB / T5656

• براساس یک مدل پیشرفته هیدرولیکی ، راندمان بالاتر

• تطبیق پذیری بالا و دامنه کاربرد گسترده

• طراحی کشش عقب: هزینه های تعمیر و نگهداری و تعمیر را کاهش دهید

• قطعات قابل تعویض

• فلنج استاندارد GB / T9113.1-2000PN2.5MPa

جزئیات

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. محفظه پمپ: طراحی موردی حجم دهنده ، تقسیم شعاعی با پای یکپارچه ، مقاومت بسیار خوبی در برابر بارهای خط لوله و قابلیت اطمینان بالا را ارائه می دهد. The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. طراحی بیرون کشیدن باعث می شود تا عنصر چرخان بدون آنکه بر عملکرد بوش موتور اثر بگذارد ، حذف شود.

Impeller: Inpleller is inblock cast. پروانه: Inpleller بازیگران ورودی است. There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; دو روش برای تعادل نیروی محوری پمپ وجود دارد: وقتی قطر پروانه پروانه کمتر از یا مساوی 250 میلی متر باشد ، از تیغه عقب برای تعادل نیرو استفاده می شود. when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. وقتی قطر اسمی پروانه بزرگتر یا مساوی 315 میلی متر باشد ، از حلقه آب بندی و سوراخ تعادل برای تعادل نیرو استفاده می شود. The residual axial force is absorbed by a set of angular contact ball bearings. نیروی محوری باقیمانده توسط مجموعه ای از یاطاقان توپ تماس زاویه ای جذب می شود.

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. مهر و موم شافت: ابعاد حفره مهر و موم شافت الزامات انواع مختلف مهر و موم شافت را برآورده می کند. Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. مهر و موم بسته بندی ، مهر و موم مکانیکی منفرد ، فشار مضاعف فشار ، مهر و موم دوتایی بدون فشار ، و مهر و موم مکانیکی کارتریج برای رفع نیاز مشتری قابل استفاده است.
