جزئیات محصول:
پرداخت:
|
| حداکثر جریان: | 1000m3 / h | حداکثر سر: | 120 متر |
|---|---|---|---|
| ظاهر: | سفارشی | ساختار: | تک مرحله |
| ولتاژ: | 380V | نام های دیگر: | پمپ اسید |
| برجسته کردن: | پمپ شیمیایی با فشار بالا,پمپ برقی شیمیایی |
||

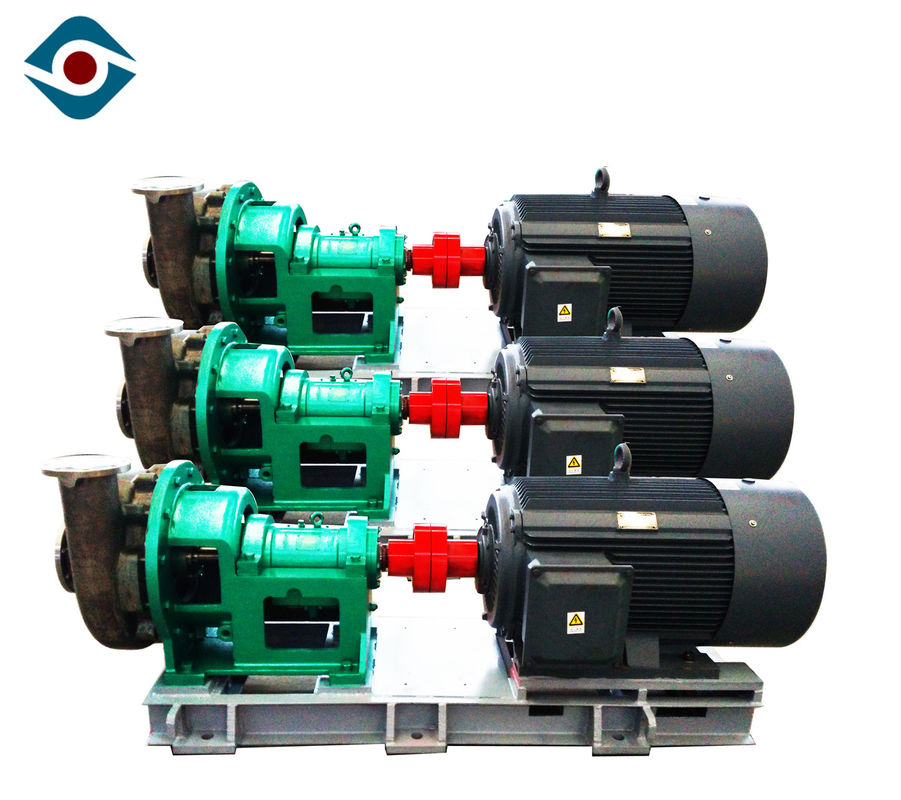

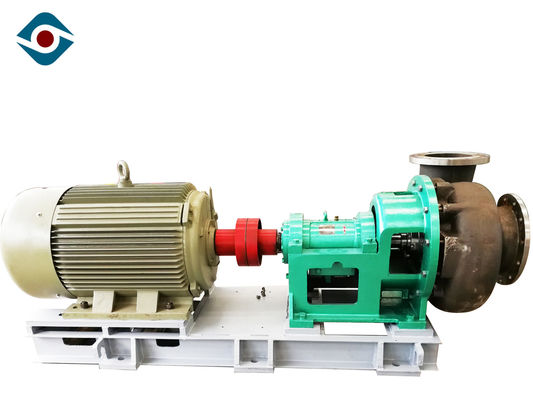

پمپ اسید سولفوریک فولاد ضد زنگ دوپلکس ، پمپ شیمیایی مقاوم در برابر اسید
ساختار
پمپ گریز از مرکز شیمیایی تک مرحله ، مکش تک ، کانسیلر.
هر دو ساختار پا نصب شده و خط نصب شده در وسط آن موجود است ؛ پوشش شکاف شعاعی.
یاتاقان ها بخشی چرخشی قابل تنظیم است که در محفظه یاتاقان نصب شده است.
پریز برق را در یک طرف از محفظه قرار دهید.
مهر و موم مکانیکی به عنوان آب بندی شافت پذیرفته می شود.
مستقیم توسط کوپلینگ های نوع پنجه یا اتصالات انعطاف پذیر همراه است.

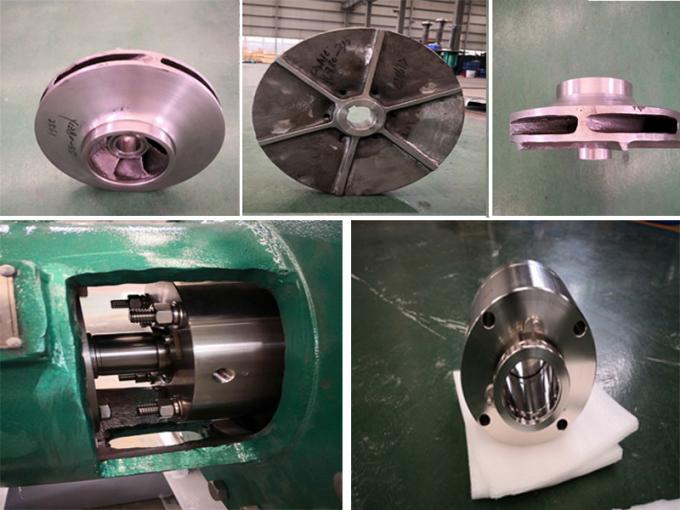

ویژگی پمپ
براکت بدنه
براکت بدنه یاتاقان پمپ WD ساختار قاب چدنی (HT200 ، HT250) با استحکام کافی و جذب خاص شوک است ، نقش آن پشتیبانی از بدنه پمپ و بدنه یاتاقان است.
بدنه یاتاقان
بدنه یاتاقان مجهز به بلبرینگ نورد برای پشتیبانی از نیروهای شعاعی و محوری شافت پمپ. پمپ WD به دو یاتاقان توپ ردیف زاویه ای تک ردیف در طرف اتصال مجهز شده است تا در برابر نیروهای محوری و شعاعی مقاومت کند. یاتاقان غلتکی استوانه ای تک ردیفی در طرف پمپ نصب شده است تا در برابر نیروهای شعاعی مقاومت کند. یک صفحه نگهدارنده آب 316L در قسمت جلویی غده یاتاقان جلویی قرار می گیرد تا از ورود رسانه یا مایع دیگر به داخل بلبرینگ جلو جلوگیری شود.
ساختار
| * 1 | پیچ قفل | * 8 | محفظه پروانه پروانه | 15 | درپوش بلبرینگ جلو | 22 | تابه روغن | * 29 | آستین |
| 2 | واشر | 9 | حلقه O | * 16 | بلبرینگ جلو | 23 | مهره تنظیم | 30 | حلقه مهر و موم آب |
| * 3 | مهره پروانه | * 10 | پروانه پروانه | 17 | بدن تحمل | 24 | پیچ تنظیم | 31 | پرکننده |
| 4 | حلقه O | * 11 | محفظه بسته بندی | 18 | براکت تحمل | 25 | براکت بدن | 32 | حلقه O |
| * 5 | پروانه | 12 | حلقه O | * 19 | بلبرینگ عقب | * 26 | محور | * 33 | کلیدها |
| * 6 | بدنه پمپ | 13 | نازل آب را بشویید | 20 | پوشش بلبرینگ عقب | 27 | پوشش سپر | ||
| 7 | حلقه O | 14 | صفحه نگهدارنده آب | 21 | کلید | 28 | بسته بندی غده |
ابعاد نصب
جزئیات بیشتر
