جزئیات محصول:
پرداخت:
|
| جریان: | 6 ~ 364 متر ³ / ساعت | سر: | 6 تا 58 متر |
|---|---|---|---|
| ماده: | مواد مقاوم در برابر خوردگی | رنگ: | سفارشی |
| فلنج: | سفارشی | کاربرد: | فاضلاب شهری |
| ولتاژ: | 380V / 660V / 1140V | ساختار: | پمپ تک مرحله ای |
| برجسته کردن: | پمپ عمودی عمودی,پمپ های مایع صنعتی |
||
پمپ پمپ عمودی ظرفیت عمودی، پمپ فشار متوسط گریز از مرکز با فشار بالا
توضیحات محصول
پمپ های مایع عمودی سری ZJL یک پمپ دوغاب گریز از مرکز مکش تک تک است. پمپ های سری ZJL مطابق با تئوری مایعات دو فاز هستند و بر اساس اصل کمینه شدن تلفات کامل طراحی شده اند. شکل هندسی از اجزای عبور جریان آن مناسب است برای شرایط جریان متوسط است. به این ترتیب، از دست دادن هیدرولیکی در قسمت هایی که جرقه و ضربه ای رخ می دهد، کاهش می یابد به طوری که سایش از اجزای عبور جریان کاهش می یابد؛ راندمان آب افزایش می یابد؛ صداهای در حال اجرا و ارتعاش کاهش می یابد. آلیاژ کروم بالا که دارای مقاومت بالا در برابر سایش، مقاومت در برابر خوردگی و مقاومت در برابر ضربه است، برای اجزای جریان عبور برای بهبود عمر مفید استفاده می شود.
پارامتر فنی
مدل | عملکرد آب پاک شود | موتور پشتیبانی | |||||
چرخش سرعت n | جریان سئوال | سر ه | قدرت شفت Pa | اثربخشی η | |||
| r / min | (m³ / ساعت) | متر | کیلووات | ٪ | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5 کیلو وات | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
ویژگی های عالی
1. بدون نشت
مناسب برای جابجایی مایعات قابل اشتعال، مواد منفجره، سمی، خورنده و گران قیمت است.
2. هیچ مهر و موم شفت
مناسب برای دست زدن به سیستم فشار بالا، مایعات دمای بالا یا پایین، مایع نقطه ذوب بالا.
3. بدون روانکاری خارجی
طراحی روانکاری، بدون روانکاری مورد نیاز برای بلبرینگ موتور و بدون سطح روانکاری برای بررسی و نگهداری.
4. طراحی فشرده
هزینه های نصب شده کوچک، جمع و جور و کم هزینه با حداقل نیازهای پایه کاهش می یابد.
5. نویز و لرزش کم
در مجموع با هیچ فن طرف موتور و یا در معرض بلبرینگ محصور نشده است.

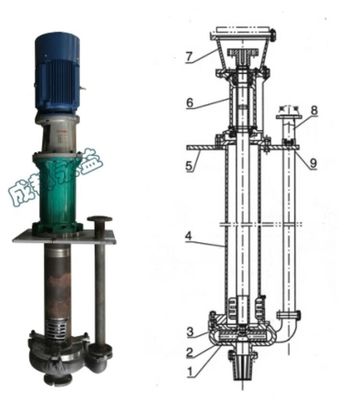

ابعاد نصب
کاربرد
در معدن، متالورژی، برق، زغال سنگ، مواد شیمیایی، مصالح ساختمانی و سایر صنایع، سریهای ZJL سری عمودی عمودی برای انتقال دوغاب ساینده و خوردگی حاوی ذرات جامد (حداکثر تراکم مخلوط جامد: برای ملات، 45٪؛ برای خمیر، 60٪).

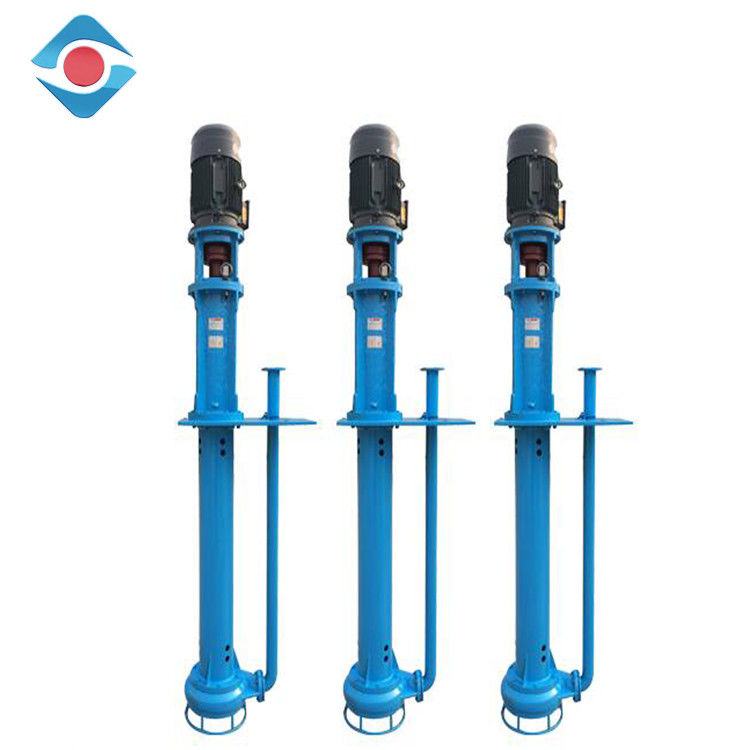

تصویر محصول
