جزئیات محصول:
پرداخت:
|
| سرعت جریان: | 2000 متر مکعب در ساعت | سر آسانسور: | 160 متر |
|---|---|---|---|
| تایپ کنید: | پمپ تیغه | ولتاژ: | بیش از 220 ولت |
| نام: | پمپ خود ترسیم کننده | نوع مهر و موم: | مهر و موم مکانیکی / مهر و موم بسته بندی |
| فشار بخار: | 2.5Mpa | ||
| برجسته کردن: | پمپ های شیمیایی سانتریفیوژ,پمپ های انتقال شیمیایی |
||

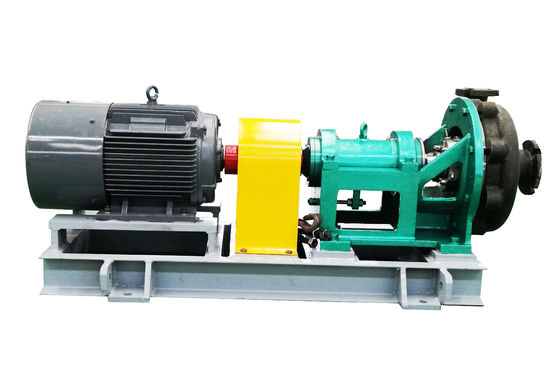

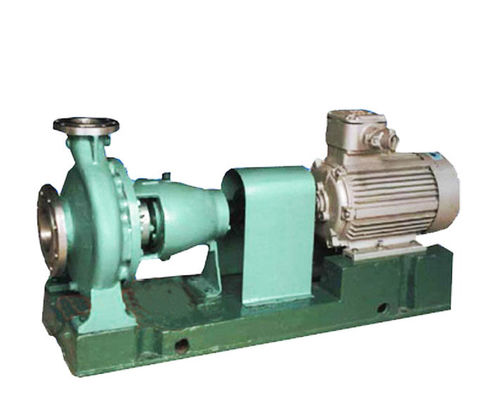

پمپ گریز از مرکز مقاومت در برابر خوردگی با سرعت بالا برای مواد شیمیایی با درجه حرارت بالا
داده های عملیات
جدول عملکرد
| مدل | دارای امتیاز N = 2900r / min | دارای امتیاز Speedn = 1450r / min | |||||||||||||
| پروانه | ظرفیت س (m3 / h) | سر ح (م) | تراکم نسبی ρ = 1.00 | تراکم نسبی ρ = 1.84 | پروانه | ظرفیت (m3 / h) | سر H (متر) | تراکم نسبی = 1.00 | تراکم نسبی = 1.84 | ||||||
| قدرت موتور و مدل | قدرت موتور و مدل | ||||||||||||||
| کو | کو | کو | کو | ||||||||||||
| YCZ80 / 250 | د | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | ه | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| ایکس | 140 | 50 | 30 | 200L1-2 | |||||||||||
| ه | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80 / 315 | الف | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | الف | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| ب | 190 | 125 | ب | 95 | 30 | ||||||||||
| م | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | ج | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| ن | 170 | 110 | 75 | 280S-2 | د | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| ج | 160 | 100 | 132 | 315M-2 | |||||||||||
| ایکس | 150 | 90 | 110 | 315S-2 | |||||||||||
| د | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80 / 400 | الف | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| ب | 100 | 50 | 55 | 250M-4 | |||||||||||
| ج | 90 | 44 | 45 | 225M-4 | |||||||||||
| د | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| ه | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100 / 200 | الف | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | الف | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| ب | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | ب | 100 | 10 | 5.5 | 132S-4 | ||||
| ج | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | ج | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| د | 150 | 25 | 37 | 200L2-2 | د | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100 / 250 | الف | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | الف | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| ب | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | ب | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| م | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | ج | 120 | 14 | 15 | 160L-4 | ||||
| ج | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | د | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| ن | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| د | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100 / 315 | الف | 270 | 135 | 160 | 315L1-2 | الف | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| ب | 260 | 128 | 132 | 315M-2 | ب | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| م | 250 | 120 | ج | 100 | 26 | 15 | 160L-4 | ||||||||
| ن | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | د | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| ج | 220 | 105 | |||||||||||||
| ایکس | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| د | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
ویژگی ساختار
استانداردهای ISO5199 و GB / T5656
براساس یک مدل هیدرولیک پیشرفته ، راندمان بالاتر
تطبیق پذیری بالا و دامنه کاربرد گسترده
طراحی کشش عقب: هزینه های تعمیر و نگهداری و تعمیر را کاهش دهید
قطعات قابل تعویض
فلنج استاندارد GB / T9113.1-2000PN2.5MPa

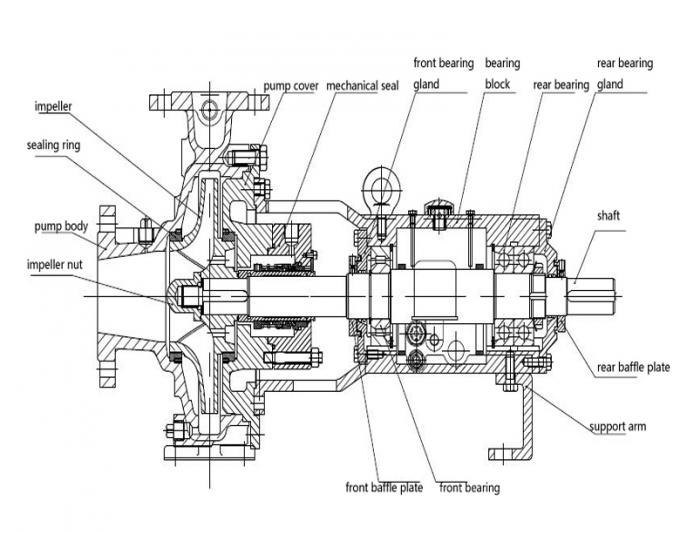

جزئیات
محفظه پمپ: طراحی موردی حجم دهنده ، تقسیم شعاعی با پای یکپارچه ، مقاومت بسیار خوبی در برابر بارهای خط لوله و قابلیت اطمینان بالا را ارائه می دهد. طراحی بیرون کشیدن باعث می شود تا عنصر چرخان بدون هیچ گونه تأثیر بر عملکرد بوتینگ موتور جدا شود.
پروانه: Inpleller بازیگران ورودی است. دو روش برای متعادل کردن نیروی محوری پمپ وجود دارد: وقتی قطر اسمی پروانه کمتر از یا مساوی 250 میلی متر باشد ، از تیغه عقب برای تعادل نیرو استفاده می شود. وقتی قطر اسمی پروانه بزرگتر یا مساوی 315 میلی متر باشد ، از حلقه آب بندی و سوراخ تعادل برای تعادل نیرو استفاده می شود. نیروی محوری باقیمانده توسط مجموعه ای از یاطاقان توپ تماس زاویه ای جذب می شود.
مهر و موم شافت: ابعاد حفره مهر و موم شافت الزامات انواع مختلف مهر و موم شافت را برآورده می کند. مهر و موم بسته بندی ، مهر و موم مکانیکی منفرد ، فشار مضاعف ، فشار مضاعف و مهر و موم مکانیکی کارتریج برای رفع نیاز مشتری قابل استفاده است.
کاربرد
در زمینه های مواد شیمیایی ، صنایع پتروشیمی ، متالورژی ، صنعت الیاف مصنوعی ، صنایع دارویی ، صنعت کاغذ سازی ، صنعت تهویه مطبوع ، صنعت قند ، صنعت گرمایشی ، نمک زدایی آب دریا و تأمین آب ، پمپ های سری CZ مناسب برای انتقال مایعات خنثی مناسب ، مایع خورنده ، محیط مایع شفاف و مایع حاوی چند ذره جامد.
