جزئیات محصول:
پرداخت:
|
| حداکثر جریان: | 1000m3 / h | حداکثر سر: | 120 متر |
|---|---|---|---|
| کاربرد: | صنایع شیمیایی | قدرت: | الکتریکی |
| شکل: | به عنوان درخواست | بسته بندی: | جعبه های چوبی |
| نوع مهر و موم: | مهر و موم مکانیکی / مهر و موم دینامیکی / بسته بندی | ساختار: | تقسیم شعاعی |
| برجسته: | high pressure chemical pump,chemical centrifugal pump |
||

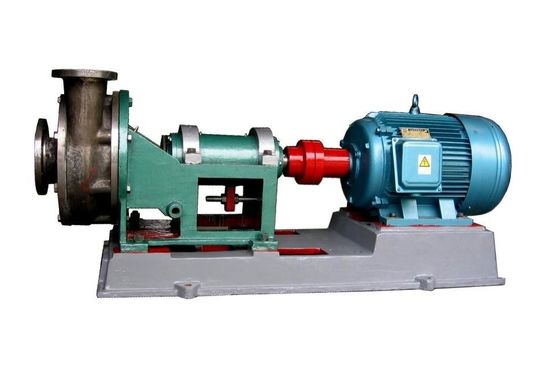

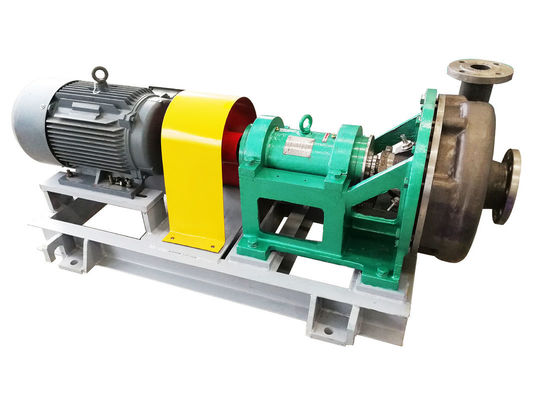

پمپهای اسید شیمیایی صنعتی سه مرحله ای برای خودآرایی برای مواد شیمیایی خورنده طولانی مدت
اصل کار
وقتی می گویند پمپ های شیمیایی ، ممکن است به انواع پمپ های شیمیایی مانند پمپ دیافراگم ، پمپ پریستالتیک ، پمپ مغناطیسی و غیره فکر کنیم. اما متداول ترین پمپ شیمیایی دو نوع است: پمپ های گریز از مرکز و پمپ های دیافراگم.
پمپ شیمیایی ما پمپ گریز از مرکز تک مرحله ای است و توسط موتورهای الکتریکی هدایت می شوند. موتور انرژی را تأمین می کند ، شافت و پروانه می چرخد ، چرخش جریان سیال را تسهیل می کند.
ظرفیت پمپ های ما از برد وسیعی: از یک میلی لیتر در دقیقه تا صدها گالن در ساعت. علاوه بر این ، ما مواد مقاوم در برابر خوردگی مختلفی را تهیه می کنیم: 304 ، 316 ، 316L ، A33 ، Hastelloy ، 20 # آلیاژ ، و غیره.
امکانات
1. بدون نشت
از مهر و موم مکانیکی یا پروانه پروانه + بسته بندی بسته بندی بسته بندی سیلانت پویا استفاده کنید. مهر و موم مکانیکی توسط شرکت ما طراحی شده است.
2. راندمان بالا
پروانه و کیس طراحی ساده ای دارند.
3. عمر طولانی
قطعات جریان از چدن با پوشیدگی بالا ساخته شده اند.
4- بدون مربا
پروانه عبور گسترده ای دارد.
5. ظاهر زیبا
ساختار کم حجم و زیبا است.
پارامتر فنی
مدل | عملکرد آب تمیز | ||||||
جریان (m3 / h) | سر (م) | سرعت (دقیقه / دقیقه) | بیشترین بهره وری (٪) | NPSH (NPSHr) م | وزن سر پمپ کیلوگرم | جزء شافت | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

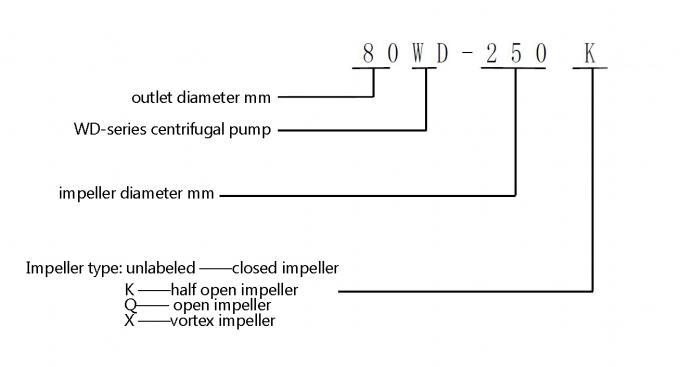

تعریف مدل محصول
این مدل قطر دبی ، سری پمپ ، قطر پروانه قطر پروانه و نوع پروانه را نشان می دهد.
پروانه انواع مختلفی دارد: ساختار بسته ، نیمه باز ، کاملاً باز ، پیچ خورده.
نمودار ساختار
| * 1 | پیچ قفل | * 8 | محفظه پروانه پروانه | 15 | درپوش بلبرینگ جلو | 22 | تابه روغن | * 29 | آستین |
| 2 | واشر | 9 | حلقه O | * 16 | بلبرینگ جلو | 23 | مهره تنظیم | 30 | حلقه مهر و موم آب |
| * 3 | مهره پروانه | * 10 | پروانه پروانه | 17 | بدن تحمل | 24 | پیچ تنظیم | 31 | پرکننده |
| 4 | حلقه O | * 11 | محفظه بسته بندی | 18 | براکت تحمل | 25 | براکت بدن | 32 | حلقه O |
| * 5 | پروانه | 12 | حلقه O | * 19 | بلبرینگ عقب | * 26 | محور | * 33 | کلیدها |
| * 6 | بدنه پمپ | 13 | نازل آب را بشویید | 20 | پوشش بلبرینگ عقب | 27 | پوشش سپر | ||
| 7 | حلقه O | 14 | صفحه نگهدارنده آب | 21 | کلید | 28 | بسته بندی غده |
خدمات پیش فروش
1. سریع پاسخ دهید
2. رقابت قیمت در مقایسه با دیگر تامین کننده
3. در صورت نیاز بازدید از کارخانه در دسترس است.
4- اطلاعات مورد نیاز برای تهیه:
| ظرفیت | ||
| سر (جریان) | ||
| متوسط | مایع | |
| PH | ||
| وزن مخصوص | ||
| اندازه ذرات | ||
| ولتاژ موتور / فرکانس | ||
| مواد (در صورت لزوم) | ||
بعد از خدمت
1. ردیابی روتین به موقع انجام می شود.
2. اطمینان حاصل کنید که دستگاه به خوبی کار کند ، ضمانت یک ساله خود را به مشتریان ارائه دهید.
3. پیشنهادات و هر گونه اظهار نظر و تأمل از مشتری در اولویت قرار خواهد گرفت.
