جزئیات محصول:
پرداخت:
|
| جریان: | 5-500 متر مکعب در ساعت | سر: | 10-70 متر |
|---|---|---|---|
| دمای کارکرد: | -20 درجه سانتیگراد تا + 120 ° C | شافت: | شافت بلند |
| محتوای جامد: | Max. حداکثر allowable up to 5% مجاز تا 5٪ | ساختار: | عمودی |
| ویژگی: | مقاومت در برابر خوردگی بالا | ||
| برجسته: | vertical submersible centrifugal pumps,vertical long shaft pump |
||

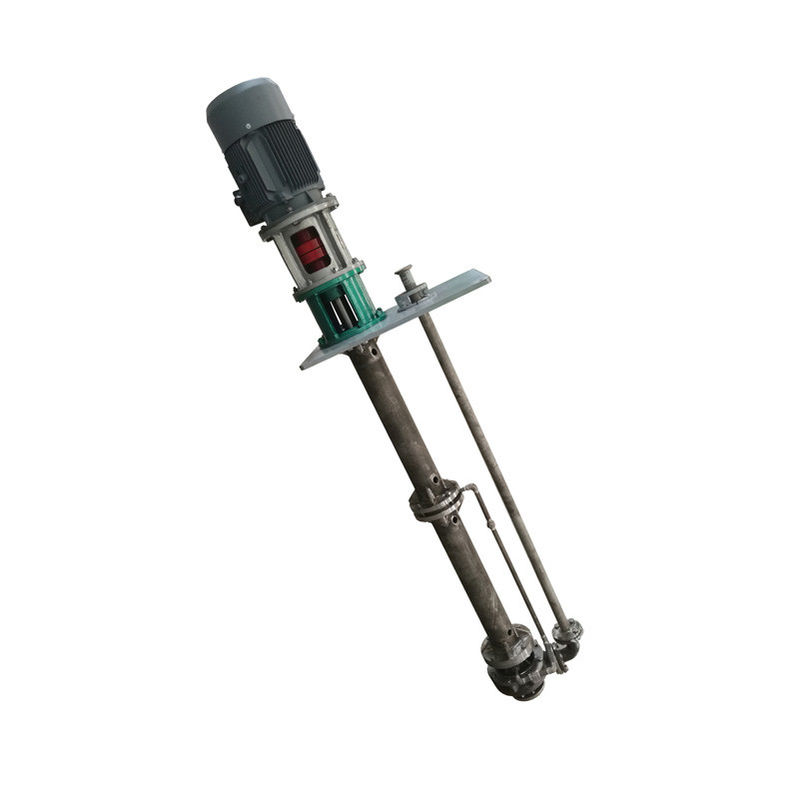

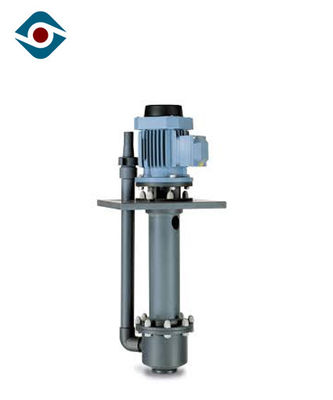

پمپ های غوطه وری عمیق بسیار کارآمد عمودی غوطه وری
پمپ غوطه وری چیست؟
A submersible pump, like any other pump, is used to move liquids from one point to another. یک پمپ زیر آب ، مانند هر پمپ دیگر ، برای انتقال مایعات از یک نقطه به نقطه دیگر استفاده می شود. We can divide submersible pump two semi-submersible pump and total submersible pump. ما می توانیم پمپ زیر آب را دو پمپ نیمه غوطه وری و کل پمپ زیر آب را تقسیم کنیم. The major difference between a submersible pump and any other type is that it is installed completely submerged in the liquid that it is required to pump. تفاوت عمده پمپ زیر آب و هر نوع دیگر این است که کاملاً در مایع نصب شده برای پمپاژ نصب شده است. This type of pump has a hermetically sealed motor which is close-coupled to the pump body. این نوع پمپ دارای یک موتور مهر و موم شده هرمتی است که به بدنه پمپ نزدیک است.
کاربرد
1) انتقال مواد مایع خورنده و ساینده (مقدار جامد بیش از 15٪ نیست).
2) در صنایع شیمیایی ، متالورژی ، صنایع برق ، صنعت کاغذ سازی ، صنایع غذایی ، صنایع دارویی و فیبرهای مصنوعی
مزیت - فایده - سود - منفعت
Priming: They don't have to be primed. اولویت بندی: آنها نیازی به تقدم ندارند. They are self-priming because they operate below the surface of the fluid being pumped. آنها خودآرایی هستند زیرا در زیر سطح مایعات پمپاژ کار می کنند.
Efficiency: A submersible pump has the head pressure of liquid on the suction end to help it operate. راندمان: پمپ غوطه وری دارای فشار سر مایع در انتهای مکش برای کمک به عملکرد آن است. It doesn't need to use as much energy in drawing liquid into the pump and is, therefore, more efficient. نیازی به استفاده از انرژی زیادی برای ترسیم مایعات به پمپ نیست و بنابراین کارآمدتر است.
Corrosion: Submersible pumps are often used to handle corrosive and abrasive liquids. خوردگی: پمپ های غوطه وری غالباً برای اداره مایعات خورنده و ساینده استفاده می شوند. Seals are especially prone to corrosion, which leads to leaks and damage to the motor. مهر و موم ها به ویژه در معرض خوردگی هستند که منجر به نشت و آسیب موتور می شود. To counteract corrosion these pumps need to be made of corrosion-resistant material. برای مقابله با خوردگی این پمپ ها باید از مواد مقاوم در برابر خوردگی ساخته شوند.
ساختار
مواد
| قسمت پمپ | مواد |
| پوشش پمپ | چدن ضدزنگ یا فولاد ضدزنگ مخصوص |
| حلقه پروانه و پوشیدن | فولاد ضد زنگ ویژه |
| یاتاقان آستین | فرولیسیلیوم یا آلیاژ مخصوص |
| شافت |
فولاد ضد زنگ دوبلکس با روکش FEP |
پارامتر فنی
|
مدل |
چرخش سرعت n = 2950r / min |
چرخش سرعت n = 1475r / min |
||||||
|
جریان (m3 / h) |
سر (م) |
ρ = 1 |
ρ = 1.35 |
جریان (m3 / h) |
سر |
ρ = 1 |
ρ = 1.35 |
|
|
قدرت موتور |
قدرت موتور |
|||||||
|
ZAL25-200 |
7.5-11.5 |
28-49 |
2.2-5.5 |
3-7.5 |
4-5.8 |
6.5-12 |
0.75-1.1 |
0.75-1.1 |
|
ZAL25-250 |
10.8-12.5 |
46-78 |
5-5-11 |
7.5-15 |
5.4-6.3 |
11.5-19.5 |
1.1-1.5 |
1.5-2.2 |
|
ZAL25-315 |
15.3-20 |
74-130 |
30-30 |
22-37 |
7.6-10 |
18.5-32 |
2.2-3 |
2.2-4 |
|
ZAL40-160 |
20-28 |
16-33 |
2.2-5.5 |
3-7.5 |
9.5-14 |
4.5-8 |
0.75-1.1 |
0.75-1.1 |
|
ZAL40-200 |
18-29 |
20-53 |
4-11 |
5.5-15 |
9.5-14.5 |
7-13 |
1.1-1.5 |
1.1-2.2 |
|
ZAL40-250 |
21-32 |
47-78 |
7.5-18.5 |
11-22 |
10.5-16 |
11-19.5 |
1.1-3 |
1.5-4 |
|
ZAL40-315 |
29-42 |
61-115 |
15-37 |
22-45 |
15-21 |
15-29 |
3-5.5 |
4-7.5 |
|
ZAL50-160 |
31-50 |
17-34 |
3-11 |
4-15 |
16.5-25 |
4-8.4 |
0.75-1.5 |
1.1-2.2 |
|
ZAL50-200 |
43-62 |
28-82 |
7.5-18.5 |
11-22 |
22-31 |
7-13 |
1.1-3 |
1.5-3 |
|
ZAL50-250 |
50-70 |
45-82 |
30-30 |
18.5-37 |
26-35 |
11-20 |
2.2-4 |
3-5.5 |
|
ZAL50-315 |
57-87 |
57-115 |
22-55 |
30-75 |
30-44 |
14-28 |
3-11 |
4-11 |
|
ZAL50-400 |
60-82 |
102-194 |
45-110 |
75-160 |
30-41 |
25-48 |
7.5-15 |
11-22 |
|
ZAL80-160 |
66-94 |
17-32 |
5.5-15 |
7.5-18.5 |
34-47 |
4-8 |
1.1-2.2 |
1.1-3 |
|
ZAL80-200 |
70-103 |
30-54 |
11-30 |
15-37 |
36-51 |
7.5-12.5 |
1.5-4 |
2.2-5.5 |
|
ZAL80-250 |
87-127 |
45-82 |
22-45 |
30-75 |
46-64 |
11-20 |
3-7.5 |
4-11 |
|
ZAL40-315 |
90-141 |
74-127 |
37-90 |
45-132 |
45-70 |
18-33 |
5.5-15 |
7.5-18.5 |
|
ZAL80-400 |
116-171 |
95-187 |
75-160 |
90-220 |
53-85 |
25-46 |
11-22 |
30-30 |
|
ZAL100-160 |
110-162 |
12-29 |
7.5-22 |
11-30 |
55-81 |
3-7.2 |
1.1-3 |
1.5-4 |
|
ZAL100-200 |
135-193 |
26-50 |
18.5-45 |
30-55 |
70-95 |
6-12.5 |
3-5.5 |
3-7.5 |
|
ZAL100-250 |
170-230 |
44-79 |
37-75 |
45-90 |
90-115 |
10-20 |
5-5-11 |
7.5-15 |
|
ZAL100-315 |
170-250 |
71-126 |
75-132 |
75-200 |
86-125 |
17.5-31 |
11-18.5 |
11-30 |
|
ZAL100-400 |
224-300 |
105-194 |
110-250 |
160-355 |
115-150 |
26-48 |
15-37 |
22-45 |
|
ZAL150-250 |
310-190 |
40-74 |
55-110 |
75-160 |
155-195 |
10-18.5 |
11-15 |
11-22 |
|
ZAL150-315 |
310-442 |
68-125 |
90-250 |
132-355 |
150-220 |
17-32.5 |
30-30 |
18.5-45 |
|
ZAL150-400 |
400-520 |
113-502 |
200-400 |
280-500 |
200-260 |
28-51 |
30-55 |
37-75 |
|
ZAL150-500 |
|
|
|
|
208-300 |
45-77 |
45-110 |
75-132 |
|
ZAL150-630 |
|
|
|
|
220-360 |
60-115 |
75-200 |
110-250 |
|
ZAL200-250 |
470-610 |
32-72 |
75-160 |
90-220 |
240-305 |
8-17.5 |
11-22 |
30-30 |
|
ZAL200-315 |
480-710 |
65-122 |
132-355 |
185-450 |
350-350 |
30-30 |
18.5-45 |
22-55 |
|
ZAL200-500 |
|
|
|
|
330-495 |
48-84 |
75-185 |
90-220 |
|
ZAL200-560 |
|
|
|
|
350-540 |
62-105 |
110-250 |
132-355 |
|
ZAL200-630 |
|
|
|
|
372-580 |
75-132 |
132-315 |
185-450 |
|
ZAL250-315 |
|
|
|
|
424-545 |
13-27 |
30-55 |
37-75 |
|
ZAL250-400 |
|
|
|
|
500-660 |
24-49 |
53-132 |
75-160 |
|
ZAL250-500 |
|
|
|
|
630-800 |
42-82 |
110-280 |
160-400 |
|
ZAL250-560 |
|
|
|
|
665-860 |
57-106 |
160-400 |
250-560 |
|
ZAL300-400 |
|
|
|
|
780-1050 |
26-48 |
90-200 |
132-280 |
|
ZAL300-500 |
|
|
|
|
870-1240 |
42-78 |
160-450 |
250-560 |
|
ZAL300-560 |
|
|
|
|
950-1340 |
56-104 |
280-560 |
400-800 |
|
ZAL300-630 |
|
|
|
|
950-1450 |
75-132 |
355-1000 |
500-1400 |
|
ZAL300-500 |
|
|
|
|
1300-1870 |
38-74 |
220-630 |
315-1000 |
|
ZAL300-560 |
|
|
|
|
1500-2040 |
54-98 |
355-900 |
500-1250 |
محدوده عملکرد
