جزئیات محصول:
پرداخت:
|
| تایپ کنید: | طراحی پشت پرده | میزان ظرفیت: | 4-2040m3 / hr |
|---|---|---|---|
| سر: | 2-300 متر | گارانتی: | 1 سال |
| فشار: | 25kg / cm2 | پروانه: | بسته / نیمه باز |
| برجسته کردن: | پمپ های شیمیایی گریز از مرکز,پمپ های شیمیایی صنعتی |
||

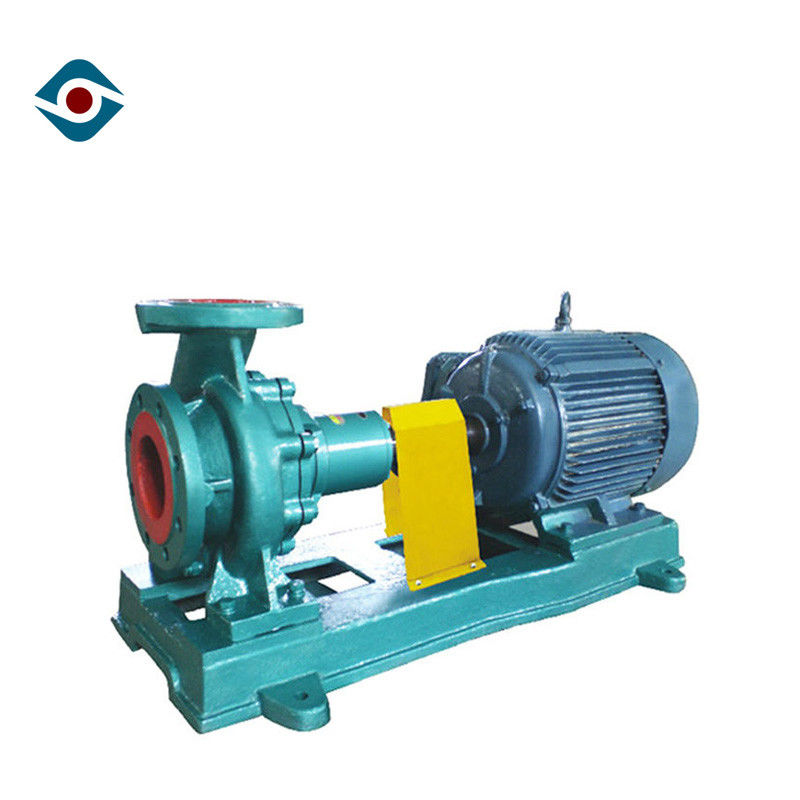

پمپ های فرآیند شیمیایی گریز از مرکز با فشار بالا برای سیستم اسمز معکوس
مشخصات مشخصات
| اندازه تخلیه | اندازه ورودی | ظرفیت | سر | NPSH |
| 32 میلی متر ~ 200 میلی متر | 50 میلی متر ~ 250 میلی متر | 4 ～ 2600m³ / h | 2 ～ 300 میلیون | 1.4m ~ 3.5m |
خلاصه ها
1. پمپ فرآیندهای شیمیایی سری ZA پمپ افقی تک مرحله ای است.
2. پمپ طراحی حجم دهنده تقسیم شعاعی را تصویب می کند.
2. بدنه پمپ به صورت پا پشتیبانی می شود
3. پروانه پروانه شعاعی تک مکش است.
4- مایع به صورت محوری مکیده و به صورت شعاعی تخلیه می شود.
جعبه بسته بندی به آداپتور خنک کننده یا آداپتور بخاری مجهز است. مهر و موم بسته بندی ، مهر و موم مکانیکی تک و سیلر مکانیکی مضاعف برای مهر و موم شفت پذیرفته شده است
6. پمپ مجهز به سیستم مایع خنک کننده ، شستشو و آب بندی است.
مشخصه
مهر و موم شفت: مهر و موم شفت شامل مهر و موم بسته بندی و مهر و موم مکانیکی و حداکثر گزاف گویی محور در حدود 0.05 میلی متر است.

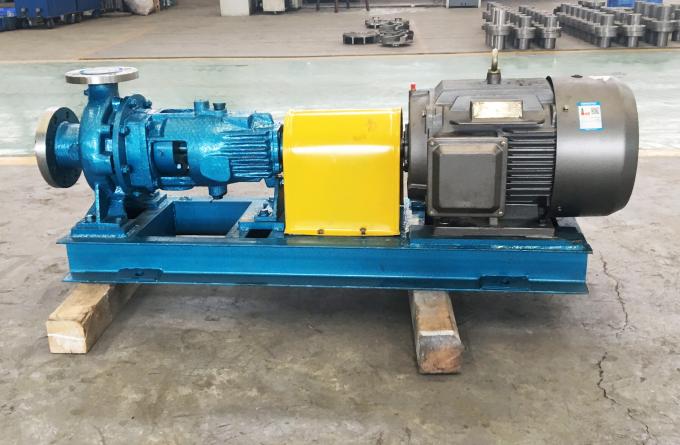

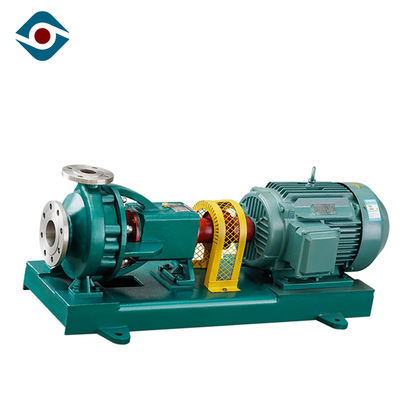

تصاویر
نقشه ها
102.00 | بدنه پمپ | 161.00 | پوشش پمپ | 183.00 | پای پشتیبانی |
210.00 | شافت | 230.00 | پروانه | 320.00 | ضد یخ |
320.01 | ضد یخ | 330.00 | براکت تحمل | 360.00 | روکش بلبرینگ |
360.01 | روکش بلبرینگ | 400.00 | واشر تخت | 400.01 | واشر تخت |
412.00 | واشر | 412.01 | واشر | 433.00 | مهر و موم مکانیکی |
433.01 | مهر و موم مکانیکی | 471.00 | پوشش آب بندی | 471.01 | پوشش آب بندی |
502.00 | حلقه سایش | 502.01 | حلقه سایش | 502.02 | حلقه سایش |
503.00 | حلقه سایش پروانه | 503.01 | حلقه سایش پروانه | 507.00 | دفر |
507.01 | منحرف کننده | 524.00 | آستین | 524.01 | آستین |
638.00 | روغن دهنده در سطح ثابت | 644.00 | حلقه روان کننده | 673.00 | فیلتر تهویه |
710.00 | لوله | 915.00 | درج موضوعی | 922.00 | مهره پروانه |
923.00 | مهره تحمل | 932.00 | چرخش |
گواهینامه
