جزئیات محصول:
پرداخت:
|
| نظریه: | پمپ سانتریفیوژ | جریان: | 6 ~ 364 متر ³ / ساعت |
|---|---|---|---|
| سر: | 6 تا 58 متر | ماده: | مواد مقاوم در برابر خوردگی |
| رنگ: | سفارشی | فلنج: | سفارشی |
| ولتاژ: | 380V | کاربرد: | فاضلاب، مواد شیمیایی |
| گارانتی: | یک سال | ||
| برجسته کردن: | پمپ عمودی عمودی,پمپ های مایع صنعتی |
||

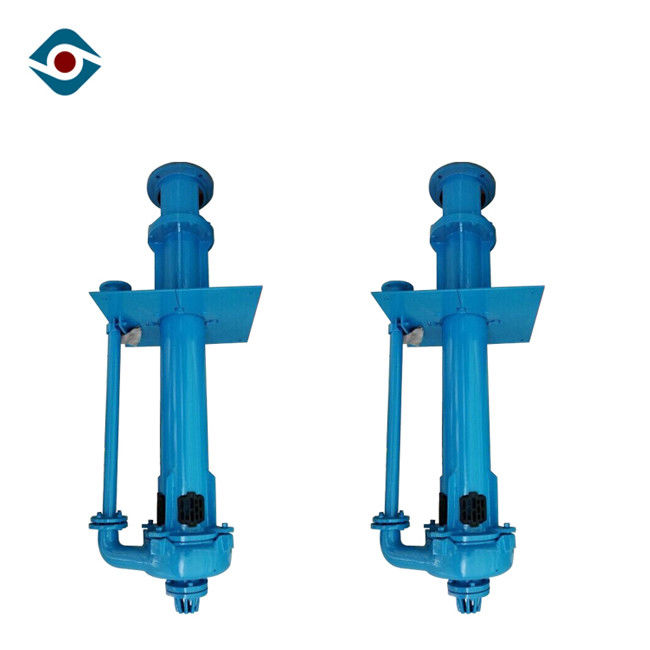

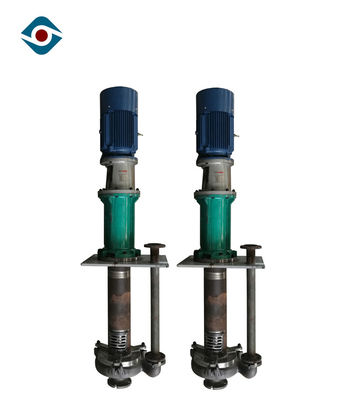

عمودی گریز از مرکز غوطه وری غلتکی ساینده پمپ دوغاب برای معدن

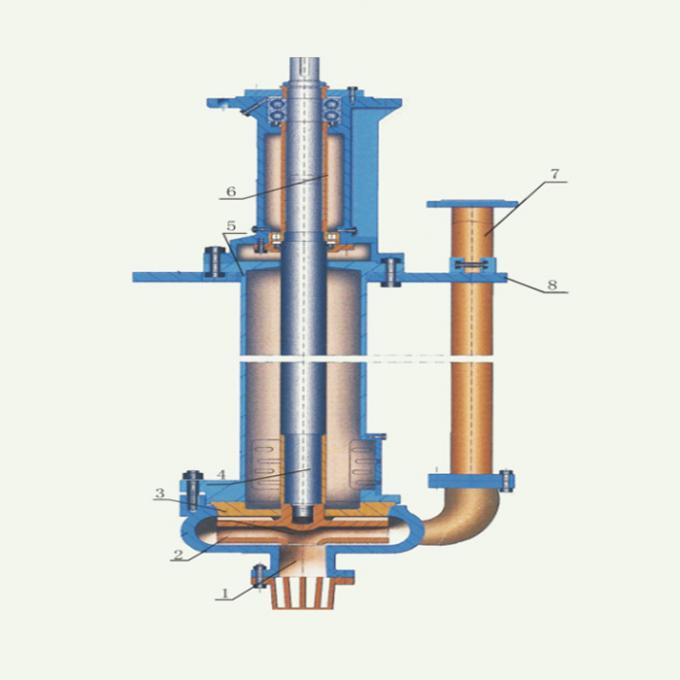

ساختار
امکانات
A. پمپ های غوطه وری سری ZJL پمپ های دوغاب عمودی گریز از مرکز عموما برای حمل ساینده، ذرات درشت و دوغاب با غلظت بالا استفاده می شوند.
B. به هیچ مهر و موم محفظه و شفت آب مهر و موم نیاز ندارد، در حجم استنشاق شرایط ناکافی آنها نیز می تواند به طور معمول کار می کنند.
C. پمپ بدن از فلز مقاوم در برابر سایش ساخته شده است. لپ تاپ از فلز یا لاستیک مقاوم در برابر سایش ساخته شده است، پلی اورتان. قطعات پمپ شده به مایع با پوشش لاستیکی، همه آنها قابل حمل برای حمل دوغاب خورنده است.
D. ساختار راهنمای هدایت به پمپ بر اساس پمپ استاندارد اضافه می شود، بنابراین پمپ با هر دو عملیات پایدارتر و دامنه وسیع تر کاربرد دارد، اما آب جوش باید به بلبرینگ متصل شود.
محدوده داده ها
قطر: 200mm ~ 470mm
سر: 4 ~ 60 متر
ظرفیت: 6 ~ 364m³ / h
اندازه تخلیه: 40mm ~ 200mm
اندازه ورودی: 50mm ~ 250mm
NPSH: 1.4m ~ 3.5m
پارامتر فنی
مدل | عملکرد آب پاک شود | موتور پشتیبانی | |||||
چرخش سرعت n | جریان سئوال | سر ه | قدرت شفت Pa | اثربخشی η | |||
| r / min | (m³ / ساعت) | متر | کیلووات | ٪ | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5 کیلو وات | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
ماده
| شرح | مواد استاندارد | گزینه های مواد |
| شفت | 4140 فولاد خفیف | موجود در درخواست |
| مسکن بلبرینگ | چدن | |
| ستون | فولاد خفیف | |
| سیلر بالا | لاستیک | چدن |
| ساینده پایین | چدن | |
| پشت خط | 27٪ کروم سفید آهن | |
| پوشش پمپ | 27٪ کروم سفید آهن | لاستیک براق آهن سفید |
| موشک | 27٪ کروم سفید آهن | لاستیک |
| لوله تخلیه | فولاد خفیف | لاستیکی مفتول خفیف فولاد / کامپوزیت |
| ورق آداپتور | فولاد خفیف |
