جزئیات محصول:
پرداخت:
|
| جریان: | 4 ~ 3000 متر مربع در ساعت | حداکثر سر: | 130 متر |
|---|---|---|---|
| رنگ: | سفارشی | نظریه: | پمپ دوغاب |
| برجسته کردن: | پمپ لجن گریز از مرکز افقی,پمپ لجن صنعتی |
||

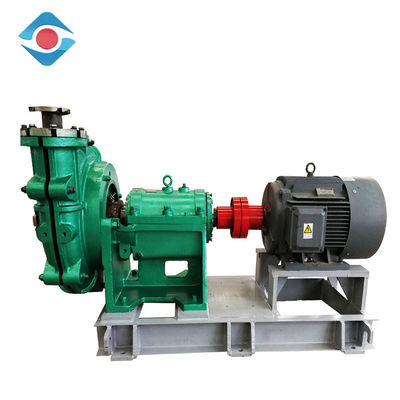

پمپ دوغاب شکاف دار و افقی تقسیم شده برای کارهای سنگین برای استخراج شن شن
دامنه پارامتر
| سر | 10 ~ 130 متر |
| ظرفیت | 4 ~ 3000 متر مربع در ساعت |
| اندازه تخلیه | 20 میلی متر ~ 350 میلی متر |
| اندازه ورودی | 32 میلی متر ~ 400 میلی متر |
| بهره وری حداکثر | 70٪ |
| NPSH | 0 متر ~ 3 میلیون |
| حداکثر قدرت موتور مجاز | 315 کیلو وات |
| قطر | 200 میلی متر ~ 470 میلی متر |
اصل کار
قسمت های اصلی کار پمپ دوغاب ، پروانه و پوشش پمپ است ، پروانه در شافت پمپ قرار دارد و پرچین اصلی به یک کل متصل است. سیال از مرکز تا لبه پروانه تحت عمل نیروی اینرسی از پروانه با سرعت زیاد ، درون محفظه فشار بیرون می رود و سپس از طریق دیفیوزر برای تخلیه آن ، این فرایند را فرآیند آب تحت فشار می نامند. لبه جریان سیال پروانه ، یک ناحیه کم فشار در مرکز پروانه شکل می گیرد. هنگامی که خلاء کافی وجود داشته باشد ، مایعات از طریق محفظه مکش تحت فشار جانبی مکش وارد پروانه می شوند (معمولاً فشار اتمسفر) ، که به آن فرایند جذب گفته می شود. .
پارامتر فنی
مدل | عملکرد آب شفاف | ||||
جریان Q | سر | چرخش سرعت n | قدرت شافت (Pa) | اثربخشی η | |
(متر مربع در ساعت) | م | r / min | کیلو وات | ٪ | |
300ZJ (G) -IA | 704-2333 | 30.6-80 | 490-980 | 135-505 | 66-81 |
250ZJ (G) -IA | 405-1480 | 29.1-128.7 | 730-980 | 58.3-652 | 54-76.9 |
200ZJ (G) -IA | 256-976 | 28-133.7 | 730-980 | 60.3-448.1 | 50-79.6 |
150ZJ (G) -IA | 164-600 | 19.4-91.2 | 730-980 | 15.8-161.5 | 46.1-74.6 |
100ZJ (G) -IA | 86-360 | 16-100.2 | 980-1480 | 6.7-105.5 | 58.7-70.4 |
80ZJ (G) -IA | 60-242 | 15.7-109.8 | 980-1480 | 5.5-115.9 | 38.8-66.7 |
65ZJ (G) -IA | 28-69 | 11.2-34.8 | 960-1460 | 1.7-10.8 | 54.2-63.5 |
50ZJ (G) -IA | 31-111 | 34.3-110.7 | 970-1480 | 9.7-66.9 | 12.2-45.1 |
40ZJ (G) -IA | 9-23 | 9.1-44.6 | 1400-2900 | 0.3-4.7 | 33.2-52.4 |

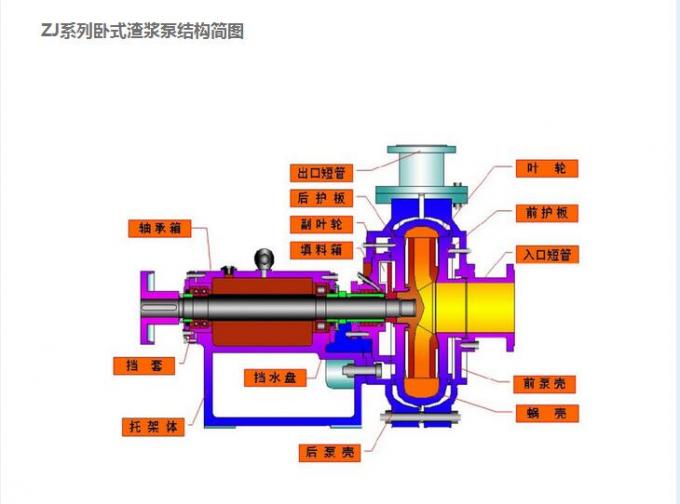

ساختار
ویژگی

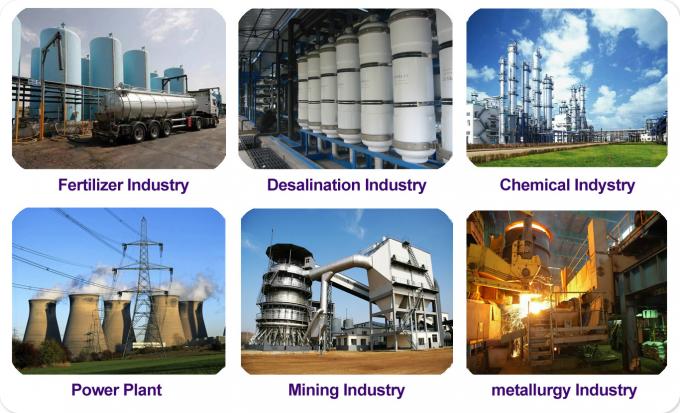

کاربرد
1) در کارخانه کنسانتره برای حمل و نقل دوغاب و باطله کنسانتره استفاده می شود
2) برای حمل و نقل متوسط در کارخانه معدن زغال سنگ استفاده می شود
3) برای انتقال دوغاب استفاده می شود که در دمای بالا در کارخانه آلومینیوم به راحتی تبلور می شود
4) برای انتقال دوغاب در کارخانه سیمان استفاده می شود
ابعاد نصب

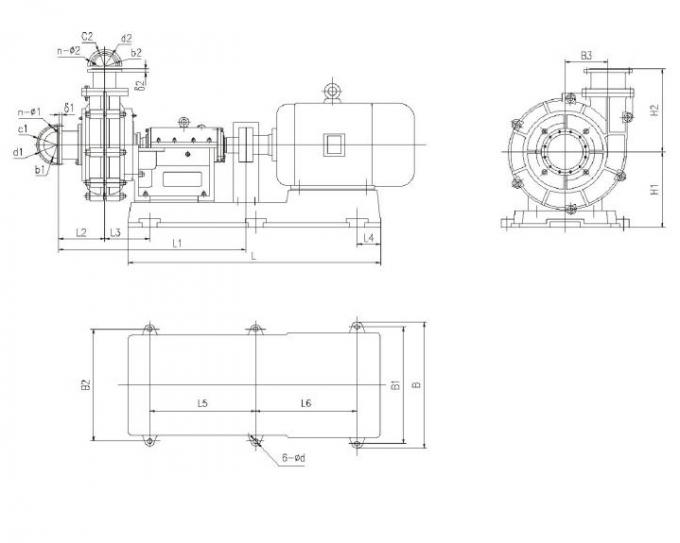

پایه واحد

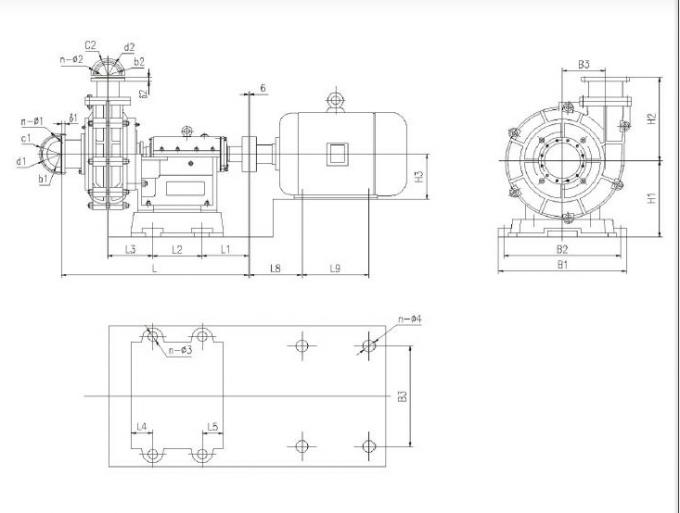

پایه اشتراک گذاری
